PROPORCIONALNI VENTIL ZA UTOVARIVAČ TRAKTORA - LOAD SENSING LVM92 EHP

Opis

LVM92-EHP je monoblok ventil dizajniran za prednje utovarivače, koji nudi izvrsne proporcionalne operativne karakteristike i jednostavnu instalaciju, s protocima do 90 l/min i radnim tlakovima do 250 bar.

Ventil pruža potpuno elektroproporcionalnu kontrolu, uključujući funkciju plutanja, bez obzira na opterećenje stroja i radne uvjete.

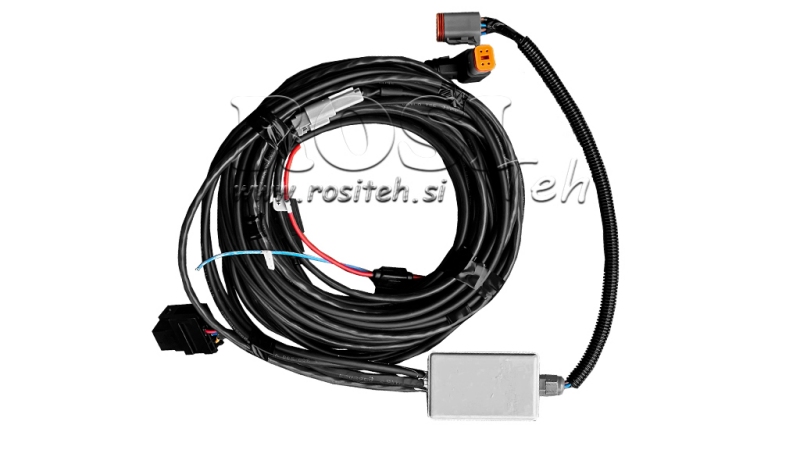

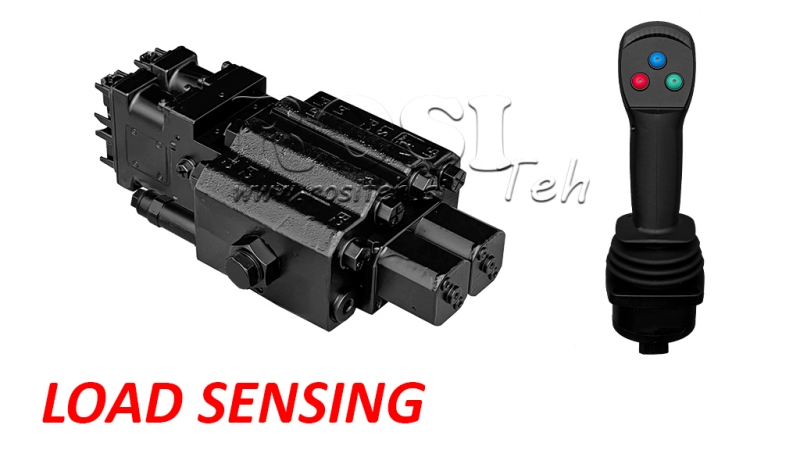

Komplet uključuje ventil, proporcionalni upravljački joystick i električne ožičenje.

Funkcija Load Sensing osigurava još precizniju proporcionalnu kontrolu i poboljšanu učinkovitost sustava.

Primjena

Za pravilno funkcioniranje sustava pažljivo slijedite sve dolje navedene korake:

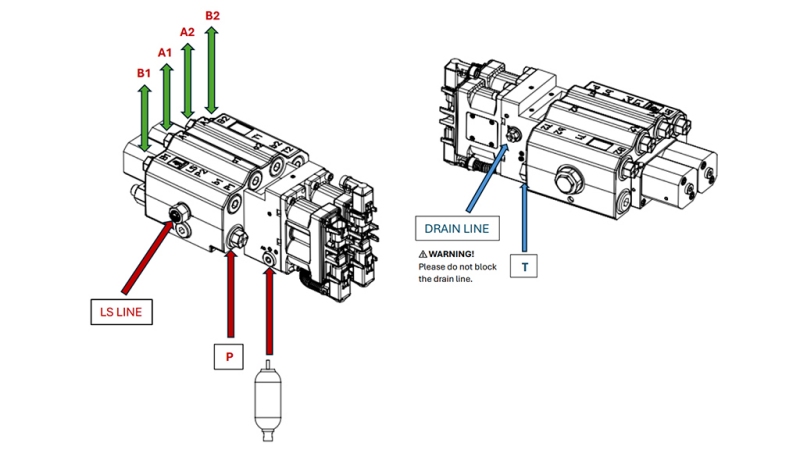

- Izvršite priključak kao što je prikazano gore.

- Provjerite je li hidraulični akumulator pravilno povezan.

- Provjerite da ulazni tlak ne prelazi 250 bar.

- Osigurajte da je nazivni ulazni protok 90 l/min.

- Provjerite da su priključci na priključcima B1, A1, A2 i B2 pravilno povezani.

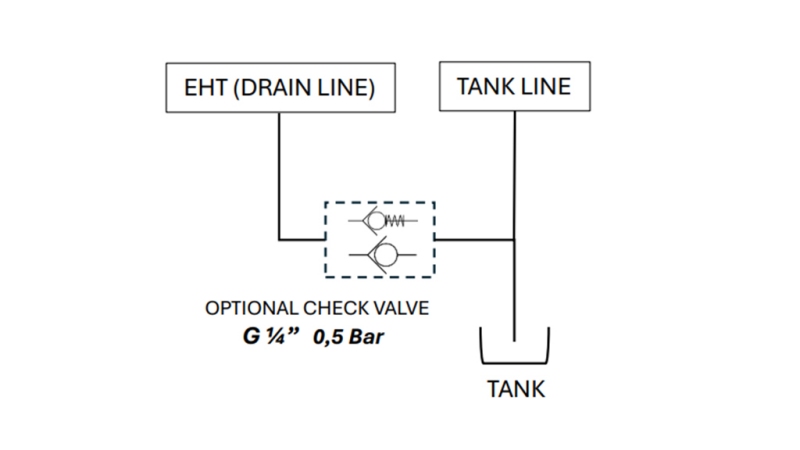

- Osigurajte da je povratna ili linija za istjecanje pravilno povezana.

- Provjerite jesu li T (rezervoar) i P (tlak) linije povezane i rade ispravno.

Shema prikazuje LOAD SENSING hidraulički sustav:

1. Proporcionalni ventil (LVM92 EHP) s desne strane priključka za alat.

2. Sučelje za prednji utovarivač traktora.

3. Dodatni pomični ventil za Load Sensing.

4. Hidraulički ventili već instalirani na traktoru mogu se koristiti za druge potrošače.

5. Prednji utovarivač traktora.

Tri hidrauličke linije (P, T, P1) povezuju LOAD SENSING proporcionalni ventil s hidrauličkim sustavom traktora:

- P – linija tlaka

- T – povratna linija (rezervoar)

- P1 – Load Sensing (LS)

Povežite ventil kao što je prikazano gore:

- Provjerite da je napon sustava 12 V.

- Provjerite je li napajanje ispravno povezano.

- Sustav mora uključivati kabel za uzemljenje i otpornik od 120 oma.

- Nakon spajanja joysticka, provjerite da LED diode ACAS svijetle zeleno.

- Provjerite da su svi kablovi sigurno i pravilno povezani.

- PLAVI gumb: 6/2 smjerni ventil (trenutni gumb)

- CRVENI gumb: funkcija plutanja (prekidač s kvačicom)

- ZELENI gumb: sporo/brzo (prekidač s kvačicom)

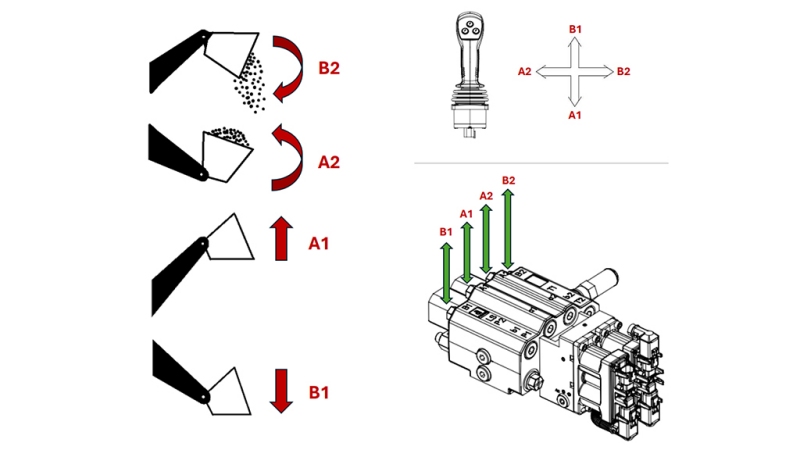

Funkcija plutanja: Pomaknite joystick u smjeru B1 (spuštanje). Dok je joystick u položaju B1, pritisnite gumb FLOAT za aktivaciju načina plutanja. Upozorenje: Nemojte izvršavati ovu radnju kada je prednji utovarivač traktora podignut previsoko.
