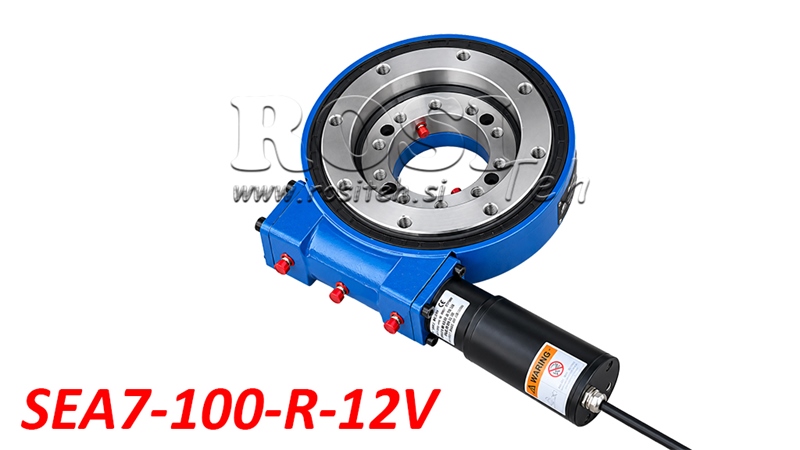

PUŽNI OKRETNI POGON SERIJE SEA7-100-R-12V - PRIJENOSNI OMJER 71:1 - ECO

Opis

Pužni okretni pogoni serije SEA7 s elektromotorom 12 V nude kompaktno, robusno i ekonomično rješenje za električno pogonjeno zakretanje i precizno pozicioniranje različitih konstrukcija i opreme. Objedinjuju pužni reduktor, okretni ležaj i elektromotor u jednu funkcionalnu jedinicu sposobnu za prijenos visokog okretnog momenta te preuzimanje aksijalnih, radijalnih i prevrtnih opterećenja.

Serija SEA7 prikladna je za primjene koje zahtijevaju sporo, glatko i kontrolirano zakretanje. Zahvaljujući integriranom elektromotoru 12 V, pogon je posebno koristan za opremu i vozila s električnim sustavom od 12 V, jer za rad ne zahtijeva dodatni hidraulički sustav.

Način rada pužnog okretnog pogona

Pužni okretni pogon radi na principu pužnog prijenosa, pri čemu elektromotor preko pužnog vratila pogoni ozubljeni okretni prsten. Ova konstrukcija osigurava visok redukcijski omjer, visok okretni moment te sporo, glatko i kontrolirano zakretanje.

Integrirani elektromotor 12 V omogućuje električni rad bez potrebe za hidrauličkom pumpom, hidromotorom ili hidrauličkim crijevima. Time se pojednostavljuje ugradnja i omogućuje primjena pogona u opremi u kojoj hidraulički sustav nije dostupan.

Pogon omogućuje kontinuirano zakretanje 360°, dok integrirani okretni ležaj preuzima aksijalne i radijalne sile te momente prevrtanja. Pužni prijenos također osigurava visok moment držanja, čime doprinosi pozicijskoj stabilnosti rotirajuće konstrukcije.

Ključne prednosti

• Električni pogon s uključenim elektromotorom 12 V.

• Rad bez potrebe za dodatnim hidrauličkim sustavom.

• Kompaktna i robusna konstrukcija s integriranim okretnim ležajem.

• Mogućnost kontinuiranog zakretanja 360°.

• Visok redukcijski omjer za sporo i precizno zakretanje.

• Visok izlazni moment i moment držanja.

• Visoka nosivost pri aksijalnim i radijalnim opterećenjima.

• Sposobnost podnošenja visokih momenata prevrtanja.

• Pojednostavljena ugradnja u opremu s električnim sustavom od 12 V.

• Širok raspon primjena u poljoprivrednim, šumarskim, građevinskim i industrijskim strojevima.

Primjene

Pužni okretni pogoni serije SEA7 s elektromotorima prikladni su za različite primjene koje zahtijevaju električno upravljano zakretanje, pozicioniranje ili pomicanje konstrukcijskih sklopova.

• Poljoprivredni strojevi – rotirajući priključci, podesive konstrukcije i poljoprivredna oprema.

• Šumarski strojevi – rotirajući mehanizmi, manja oprema za manipulaciju materijalom i pomoćni radni sklopovi.

• Građevinski strojevi – rotirajuće platforme, sustavi za pozicioniranje i specijalne konstrukcije.

• Industrijska oprema – okretni stolovi, uređaji za pozicioniranje i sustavi za manipulaciju materijalom.

• Transportna i specijalna vozila – električno upravljani rotirajući mehanizmi i oprema montirana na vozilo.

• Sustavi za praćenje Sunca – okretni nosači i sustavi za podešavanje položaja solarnih panela.

Konstrukcija i radne značajke

Pužni okretni pogon SEA7 odlikuje se robusnom izvedbom koja objedinjuje zupčani prijenos i okretni ležaj u kompaktnom kućištu. Njegova konstrukcija omogućuje preuzimanje različitih vrsta opterećenja, što ga čini prikladnim za integraciju u brojne mehaničke sustave.

Pogon ima redukcijski omjer prijenosa 71:1, maksimalnu izlaznu brzinu vrtnje od 1,4 rpm i nazivni izlazni moment od 210 Nm. Statička aksijalna nosivost iznosi 133 kN, statička radijalna nosivost 53 kN, a maksimalni moment prevrtanja 13,5 kNm.

Moment držanja iznosi 10,4 kNm, čime se osigurava učinkovita otpornost na vanjska rotacijska opterećenja. Tijekom rada potrebno je uzeti u obzir dopuštena opterećenja, način ugradnje i odgovarajući električni sustav upravljanja.

Električni priključak i upravljanje

Pužni okretni pogon opremljen je elektromotorom istosmjerne struje 12 V s navedenom maksimalnom strujom od 14 A. Prikladan je za spajanje na odgovarajuće napajanje od 12 V.

Za rad je potrebno osigurati odgovarajuće električne upravljačke elemente, zaštitu napajanja i pravilno dimenzionirane električne kabele. Način upravljanja ovisi o zahtjevima konkretne primjene.

Elektromotor je uključen s pužnim okretnim pogonom.

Dimenzije SAE07 - ECO

Dijagram nosivosti

Dijagram prikazuje dopuštene kombinacije aksijalnog opterećenja i momenta prevrtanja za pužni okretni pogon SEA7. Kako aksijalno opterećenje raste, dopušteni moment prevrtanja se smanjuje. Za pravilan odabir i siguran rad pogona potrebno je poštivati granične vrijednosti koje je odredio proizvođač.

Vodoravna os: aksijalno opterećenje u kN.

Okomita os: moment prevrtanja u kNm.

Istaknuto područje: dopuštene kombinacije opterećenja prema dijagramu proizvođača.

Granična krivulja: granica kombiniranog opterećenja koja se ne smije prekoračiti.
