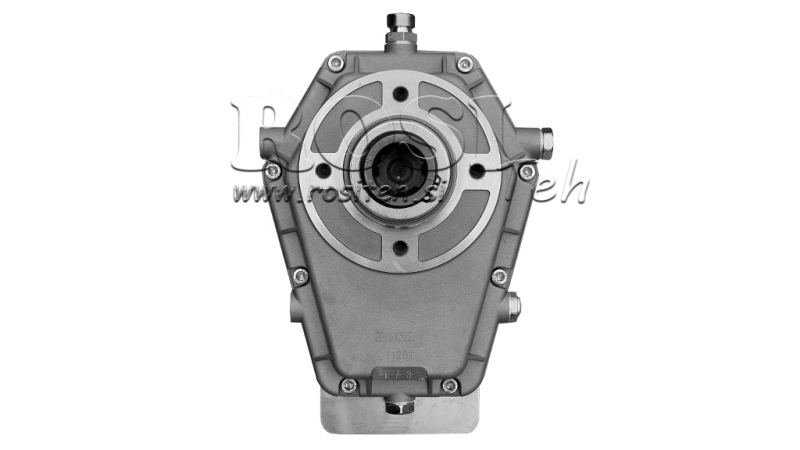

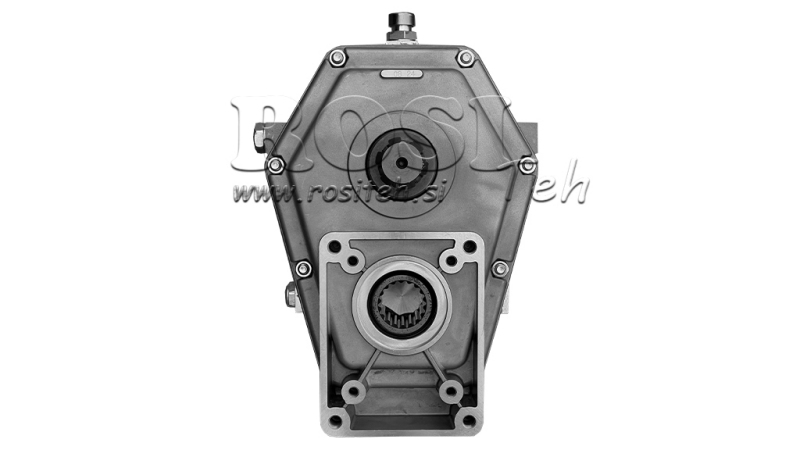

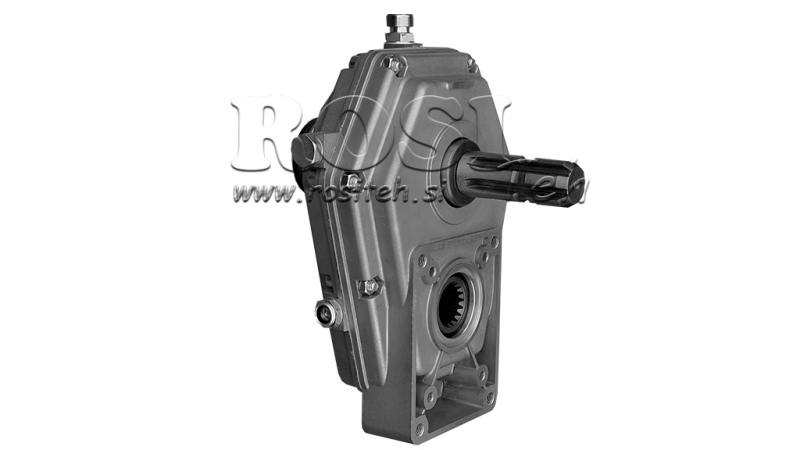

MULTIPLIKATOR GR.3 - 1:3 - ŽENSKI (ULAZ) / MUŠKI (IZLAZ)

UPUTE ZA UPORABU

1. Namjena

Kućište prijenosnika je mehanički prijenos koji povećava brzinu vrtnje izlaznog vratila i omogućava rad hidraulične zupčaste pumpe preko PTO vratila traktora.

Koristi se za pogon:

- hidrauličnih agregata,

- šumarskih vitlova,

- cjepača drva,

- druge hidraulične opreme.

2. Položaj ugradnje

Prijenosnik mora biti ugrađen u ispravan radni položaj kako bi se osiguralo pravilno podmazivanje zupčanika. Preporučuje se horizontalna ugradnja, pa pumpa i prijenosnik trebaju biti poravnati horizontalno.

Važno:

- prijenosnik mora uvijek biti postavljen tako da je ulje unutar kućišta u kontaktu sa zupčastim prijenosom,

- dugotrajni rad u obrnutom položaju nije dopušten,

- prijenosnik mora biti mehanički poduprt (ne smije biti viseći samo na PTO vratilu).

3. Smjer rotacije

Prije ugradnje provjerite smjer rotacije PTO vratila i potreban smjer rotacije hidraulične pumpe.

Nepravilni smjer rotacije može uzrokovati oštećenje pumpe, neuspjeh brtve i loš protok ulja.

4. Podmazivanje uljem

Prijenosnik mora biti kontinuirano podmazivan uljem unutar kućišta kako bi se osigurao pravilan rad zupčanika. Preporučeno ulje je zupčasto ulje SAE 90.

Prijenosnik mora biti napunjen uljem do kontrolne razine.

Prije prve uporabe uklonite čep za punjenje, natočite ulje do oznake razine i zatvorite čep.

Prije svake uporabe provjerite razinu ulja. Prva promjena ulja preporučuje se nakon 50 radnih sati, a zatim svakih 1500 radnih sati ili jednom godišnje.

5. Radna temperatura

Normalna radna temperatura kućišta prijenosnika je između 50 i 80°C. Ako prelazi 90°C, provjerite razinu ulja, opterećenje i poravnatost.

6. Održavanje i mogući problemi
