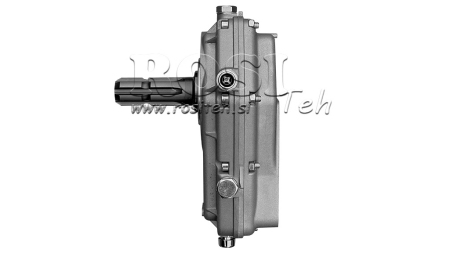

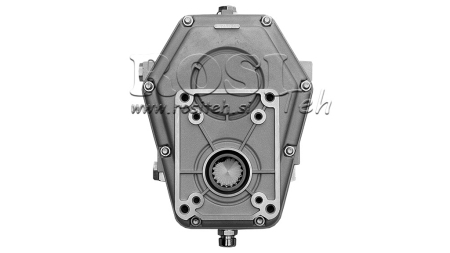

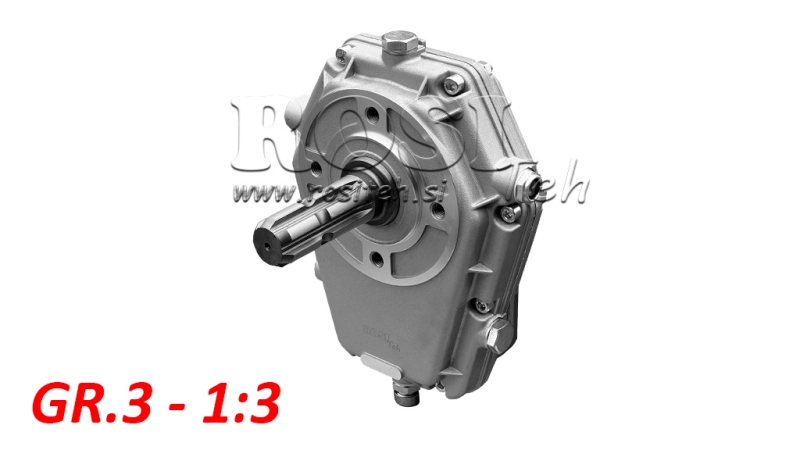

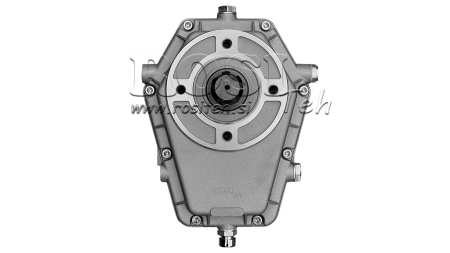

MULTIPLIKATOR GR.3 - 1:3 - MUŠKI

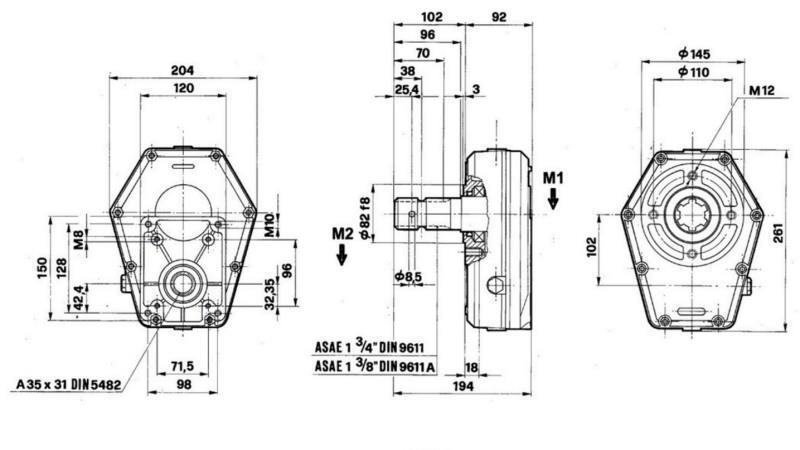

DIMENZIJE

UPUTE ZA UPORABU

1. Namjena

Prijenosnik je mehanički prijenos koji povećava brzinu rotacije izlazne osovine i omogućava rad hidraulične zupčaste pumpe putem PTO osovine traktora.

Koristi se za pogon:

- hidrauličkih energetskih jedinica,

- šumarskih vitla,

- razdjelnika drva,

- druge hidrauličke opreme.

2. Položaj ugradnje

Prijenosnik se mora postaviti u ispravan radni položaj kako bi se osiguralo pravilno podmazivanje zupčanika. Preporučuje se vodoravna ugradnja, stoga pumpa i prijenosnik trebaju biti postavljeni u horizontalni položaj.

Važno:

- prijenosnik uvijek mora biti postavljen tako da je ulje unutar kućišta u kontaktu sa zupčastim prijenosnikom,

- dugotrajni rad u obrnutom položaju nije dozvoljen,

- prijenosnik mora biti mehanički podržan (ne smije visjeti isključivo na PTO osovini).

3. Smjer rotacije

Prije ugradnje provjerite smjer rotacije PTO osovine i potreban smjer rotacije hidraulične pumpe.

Pogrešan smjer rotacije može uzrokovati oštećenje pumpe, neuspjeh brtve i loš protok ulja.

4. Podmazivanje uljem

Prijenosnik mora biti stalno podmazan uljem unutar kućišta radi ispravnog rada zupčanika. Preporučeno ulje je zupčano ulje SAE 90.

Prijenosnik treba napuniti uljem do kontrolne razine.

Prije prve upotrebe uklonite puni čep, napunite uređaj uljem do oznake razine i zatvorite čep.

Prije svake upotrebe provjerite razinu ulja. Prva promjena ulja preporučuje se nakon 50 radnih sati, a potom svakih 1500 radnih sati ili jednom godišnje.

5. Radna temperatura

Normalna radna temperatura kućišta prijenosnika je između 50 i 80 °C. Ako prelazi 90 °C, provjerite razinu ulja, opterećenje i poravnanje.

6. Održavanje i mogući problemi
