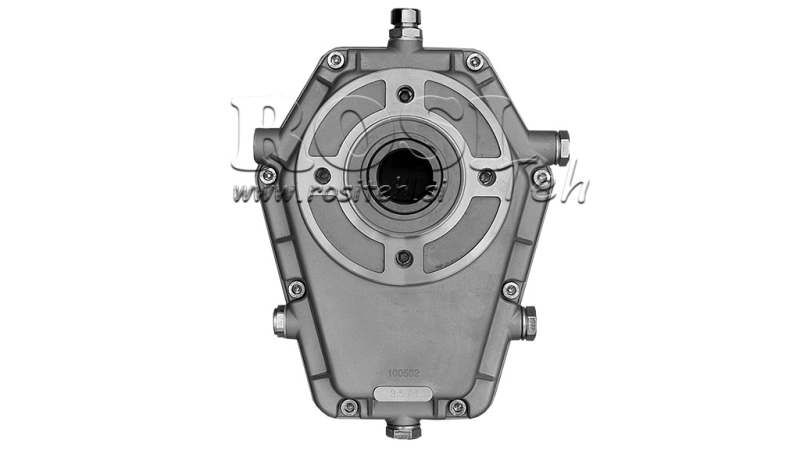

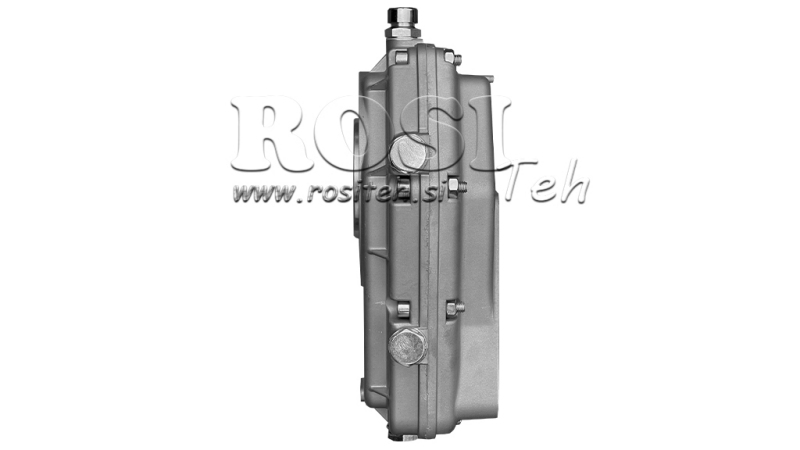

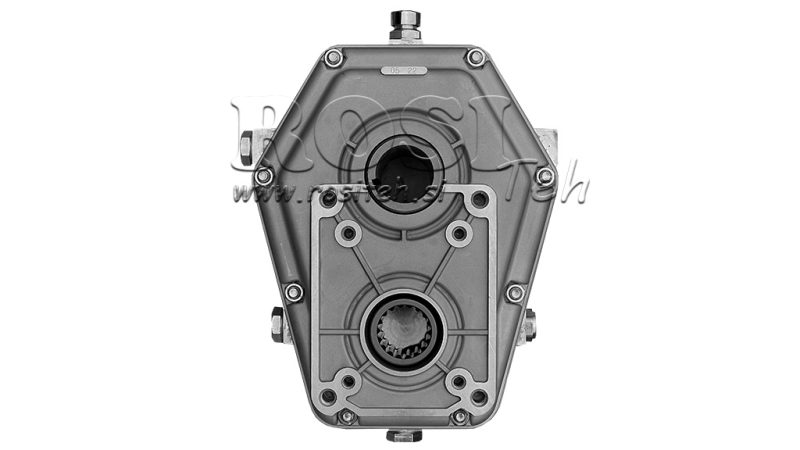

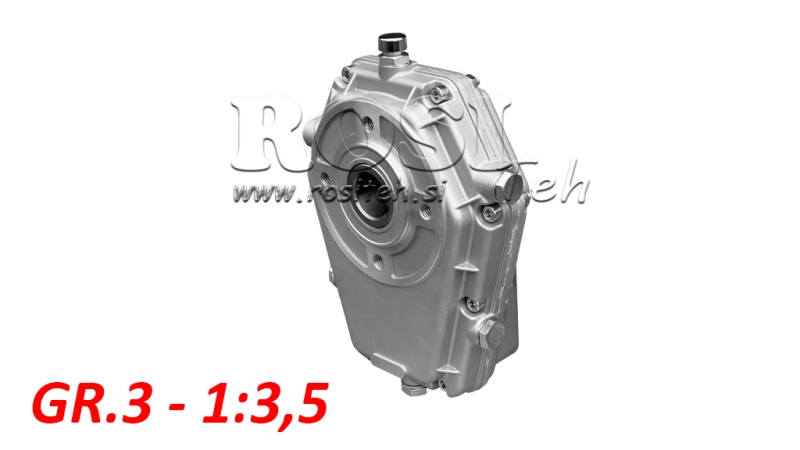

MULTIPLIKATOR GR.3 - 1:3,5 - OSOVINA

DIMENZIJE

UPUTE ZA UPORABU

1. Namjena

Zupčanik je mehanički prijenos koji povećava brzinu okretanja izlazne osovine i omogućuje rad hidraulične zupčaste pumpe preko izlazne osovine traktora (PTO).

Koristi se za pogon:

- hidrauličnih agregata,

- šumarskih vitla,

- cijepalica drva,

- druge hidrauličke opreme.

2. Položaj ugradnje

Zupčanik mora biti ugrađen u ispravan položaj za rad kako bi se osiguralo pravilno podmazivanje zupčanika. Preporučuje se vodoravna ugradnja, tako da pumpa i zupčanik budu poravnati vodoravno.

Važno:

- zupčanik uvijek mora biti postavljen tako da je ulje unutar kućišta u kontaktu sa zupčastim prenosnikom,

- dugotrajno korištenje u obrnutom položaju nije dozvoljeno,

- zupčanik mora biti mehanički potporan (ne smije se samo oslanjati na PTO osovinu).

3. Smjer okretanja

Prije ugradnje provjerite smjer okretanja PTO osovine i zahtijevani smjer okretanja hidraulične pumpe.

Nepravilan smjer okretanja može uzrokovati oštećenje pumpe, neispravnost brtvi i loš protok ulja.

4. Podmazivanje uljem

Zupčanik mora biti neprekidno podmazivan uljem unutar kućišta kako bi se osigurala pravilna funkcija zupčanika. Preporučeni mazivo je zupčano ulje SAE 90.

Zupčanik treba napuniti uljem do kontrolne razine.

Prije prve upotrebe uklonite čep za punjenje, napunite uređaj uljem do oznake razine i zatvorite čep.

Prije svake upotrebe provjerite razinu ulja. Prva promjena ulja preporučuje se nakon 50 radnih sati, a zatim svakih 1500 radnih sati ili jednom godišnje.

5. Radna temperatura

Normalna radna temperatura kućišta zupčanika je između 50 i 80°C. Ako premaši 90°C, provjerite razinu ulja, opterećenje i poravnatost.

6. Održavanje i mogući problemi
