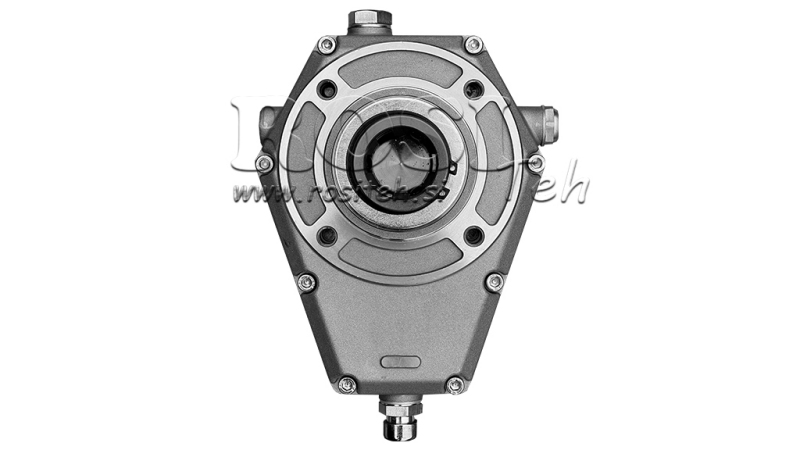

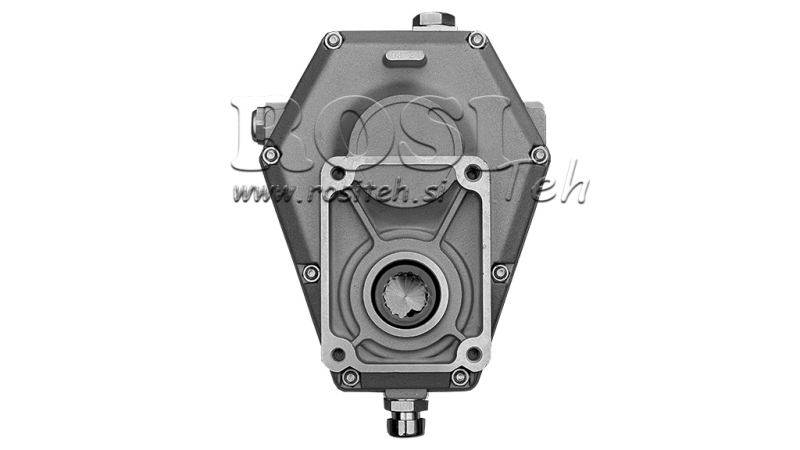

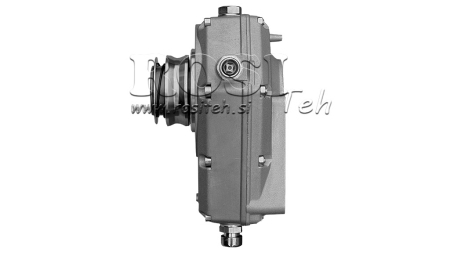

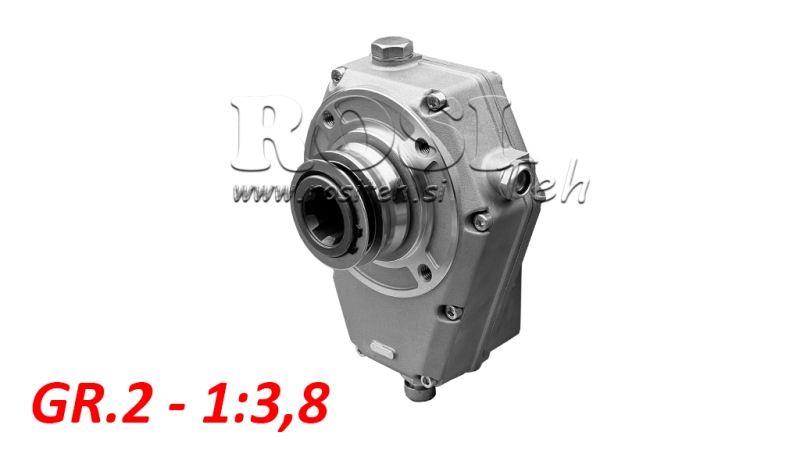

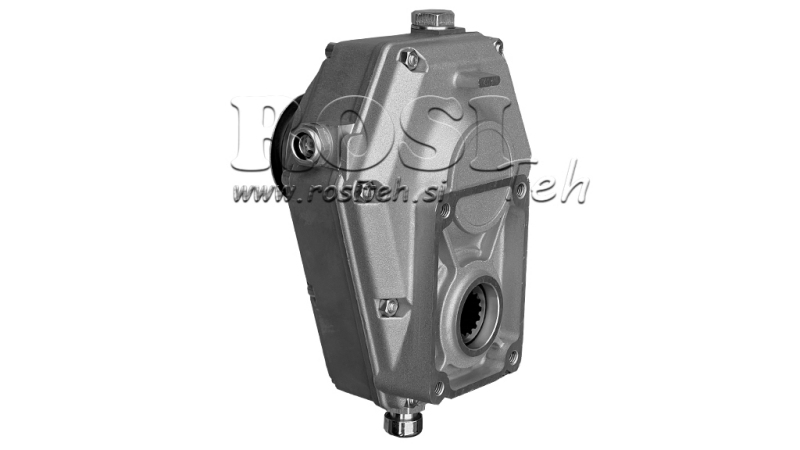

MULTIPLIKATOR GR.2 - 1:3,8 - ŽENSKI (S OSIGURAČEM)

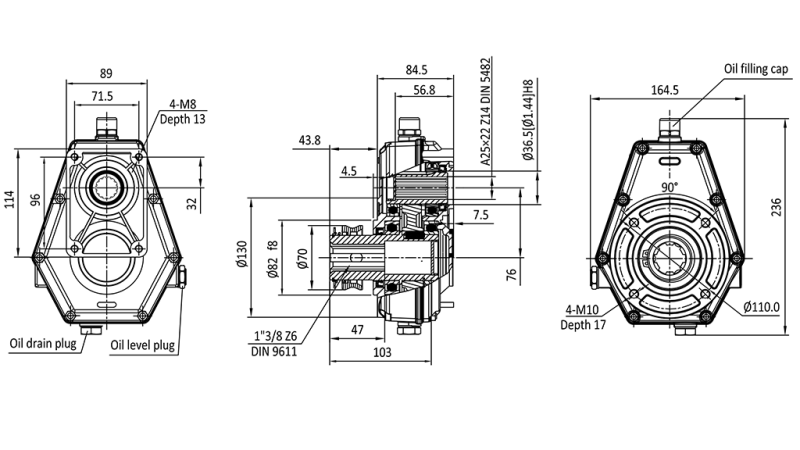

DIMENZIJE

UPUTE ZA UPORABU

1. Namjena

Kutija zupčanika je mehanički prijenosnik koji povećava brzinu okretanja izlazne osovine i omogućuje rad hidraulične zupčaste pumpe putem PTO osovine traktora.

Koristi se za pogon:

- hidrauličnih agregata,

- šumskih vitlova,

- cjepača drva,

- druge hidraulične opreme.

2. Položaj instalacije

Kutija zupčanika mora biti montirana u ispravan radni položaj kako bi se osiguralo pravilno podmazivanje zupčanika. Preporučuje se horizontalna instalacija, tako da pumpa i kutija zupčanika budu poravnati horizontalno.

Važno:

- kutija zupčanika mora uvijek biti instalirana tako da je ulje unutar kućišta u dodiru sa zupčastim prijenosom,

- dugotrajni rad u obrnutom položaju nije dopušten,

- kutija zupčanika mora biti mehanički podržana (ne smije visjeti samo na PTO osovini).

3. Smjer okretanja

Prije instalacije provjerite smjer okretanja PTO osovine i potreban smjer okretanja hidraulične pumpe.

Neispravan smjer okretanja može uzrokovati oštećenje pumpe, neuspjeh brtve i loš protok ulja.

4. Podmazivanje uljem

Kutija zupčanika mora biti neprekidno podmazivana uljem unutar kućišta kako bi se osigurao pravilan rad zupčanika. Preporučeni lubrikant je prijenosno ulje SAE 90.

Kutija zupčanika mora biti napunjena uljem do kontrolne razine.

Prije prve upotrebe, uklonite čep za punjenje, napunite jedinicu uljem do označene razine i zatvorite čep.

Prije svake upotrebe provjerite razinu ulja. Prva zamjena ulja preporučuje se nakon 50 radnih sati, a potom svakih 1500 radnih sati ili jednom godišnje.

5. Radna temperatura

Normalna radna temperatura kućišta kutije zupčanika je između 50 i 80°C. Ako prijeđe 90°C, provjerite razinu ulja, opterećenje i poravnanje.

6. Održavanje i mogući problemi
