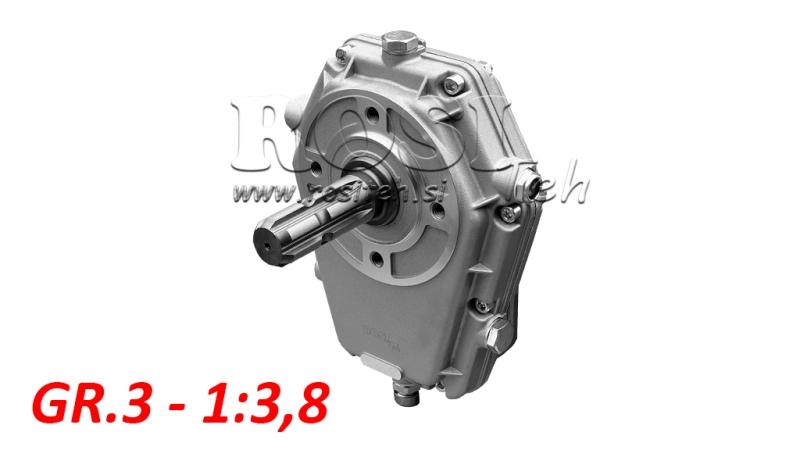

MULTIPLIKATOR GR.3 - 1:3,8 - MUŠKI

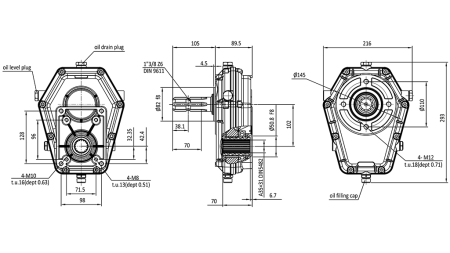

DIMENZIJE

UPUTE ZA UPORABU

1. Namjena

Prijenosnik je mehanički prijenos koji povećava brzinu rotacije izlazne osovine i omogućuje rad hidraulične zupčaste pumpe putem PTO osovine traktora.

Koristi se za pogon:

- hidrauličnih pogonskih jedinica,

- šumarskih vitla,

- cjepača drveta,

- druge hidrauličke opreme.

2. Položaj montaže

Prijenosnik mora biti postavljen u ispravan radni položaj kako bi se osigurala pravilna podmazivanje zupčanika. Preporučuje se horizontalna montaža, tako da pumpa i prijenosnik budu poravnati vodoravno.

Važno:

- prijenosnik mora uvijek biti postavljen tako da je ulje unutar kućišta u kontaktu sa zupčastim prijenosom,

- dugotrajni rad u obrnutom položaju nije dozvoljen,

- prijenosnik mora biti mehanički poduprt (ne smije visjeti samo na PTO osovini).

3. Smjer vrtnje

Prije montaže provjerite smjer rotacije PTO osovine i traženi smjer vrtnje hidraulične pumpe.

Neispravan smjer vrtnje može uzrokovati oštećenje pumpe, neuspjeh brtve i loš protok ulja.

4. Podmazivanje uljem

Prijenosnik mora biti kontinuirano podmazan uljem unutar kućišta kako bi se osigurao pravilan rad zupčanika. Preporučljivo ulje je zupčano ulje SAE 90.

Prijenosnik mora biti napunjen uljem do kontrolne razine.

Prije prve upotrebe uklonite čep za punjenje, napunite jedinicu uljem do oznake razine i zatvorite čep.

Prije svake upotrebe provjerite razinu ulja. Prva promjena ulja preporučuje se nakon 50 radnih sati, a zatim svakih 1500 radnih sati ili jednom godišnje.

5. Radna temperatura

Normalna radna temperatura kućišta prijenosnika je između 50 i 80°C. Ako prijeđe 90°C, provjerite razinu ulja, opterećenje i poravnavanje.

6. Održavanje i mogući problemi
