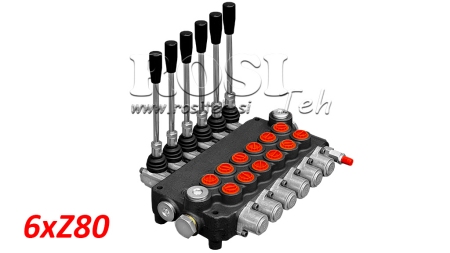

RUČNI HIDRAULIČNI VENTIL MONOBLOK 6xZ80
| Tehničke informacije | |
| Dobavljač: | Bugarska |
| Povrat ili zamjena: | 14 dana |
| Jamstvo: | 6 mjeseci |
| Težina proizvoda: | 15,9 kg |
| Tip razvodnika: | Z80 monoblok |
| Nazivni protok: | 80 L/min |
| Broj sekcija: | 6 |
| Materijal kućišta: | Lijevano željezo |
| Materijal klizača: | Ugljični čelik (promjer 18 mm) |
| Upravljanje: | Mehaničko (putem upravljačke ručice) |
| Hidraulički krug: | Paralelni |
| Maks. tlak (priključak T): | 35 bar (povratni tlak) |
| Maks. tlak (priključak P): | 315 bar (ulazni tlak) |
| Maks. tlak (priključci A i B): | 315 bar (radni tlak) |
| Tvornički podešen ventil za ograničenje tlaka: | 180 bar |
| Raspon podešavanja ventila za ograničenje tlaka: | 120-250 bar |
| Unutarnje propuštanje: | 8 cm³/min pri Δp = 100 bar i 40°C |
| Radna temperatura: | -40°C do +60°C |
| Radna temperatura ulja: | -20°C do +80°C s NBR brtvama, -20°C do +100°C s FPM brtvama |
| Viskoznost ulja: | 15–75 mm²/s (preporučeno) |
Opis
Z80 hidraulički monoblok razvodnici namijenjeni su za pouzdano i precizno upravljanje protokom hidrauličkog ulja između pumpe i hidrauličkih aktuatora. Dostupni su u izvedbama s 1 do 6 sekcija, što omogućuje upravljanje jednom do šest neovisnih hidrauličkih funkcija, ovisno o zahtjevima sustava.
Svaka sekcija ima radne priključke A i B. Standardna BSP izvedba koristi priključak G 1/2 za tlačni ulaz P, G 3/4 za povratni priključak T te priključke G 1/2 za radne priključke A i B. Ovisno o odabranoj konfiguraciji klizača, razvodnik je prikladan za upravljanje dvoradnim ili jednoradnim hidrauličkim cilindrima, hidrauličkim motorima i drugim hidrauličkim aktuatorima.
U ručno upravljanoj izvedbi razvodnik se mehanički upravlja ručicama. Pomicanjem pojedine ručice hidrauličko ulje usmjerava se prema odgovarajućem radnom priključku, čime se upravlja smjerom kretanja spojenog aktuatora. U neutralnom položaju odgovarajuća hidraulička funkcija nije aktivirana.
Glavne prednosti Z80 razvodnika:
- nazivni protok: 80 l/min,
- maksimalni radni tlak: 315 bar,
- dostupno s 1 do 6 sekcija,
- kompaktna i robusna monoblok konstrukcija,
- jednostavno i izravno ručno upravljanje,
- neovisno upravljanje pojedinačnim hidrauličkim funkcijama,
- standardni hidraulički priključci,
- prikladno za različite mobilne i stacionarne hidrauličke sustave.
Z80 razvodnici opremljeni su glavnim ventilom za ograničenje tlaka i nepovratnim ventilom. Dostupni su u paralelnoj ili tandem konfiguraciji, s opcijskim Power Beyond (Carry Over) priključkom za spajanje dodatnih hidrauličkih razvodnika.
Z80 hidraulički monoblok razvodnici prikladni su za primjenu na poljoprivrednim i šumarskim strojevima, kao i na različitoj industrijskoj i mobilnoj hidrauličkoj opremi. Odabirom odgovarajućeg broja sekcija i tipa klizača razvodnik se može prilagoditi specifičnim hidrauličkim funkcijama svakog stroja ili primjene.

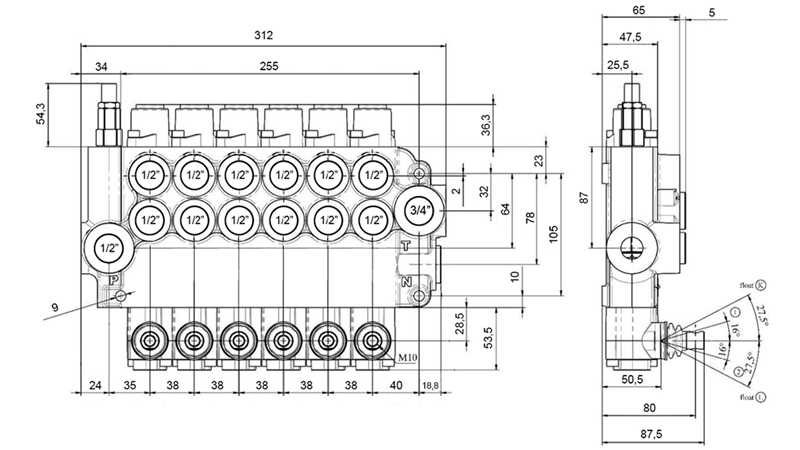

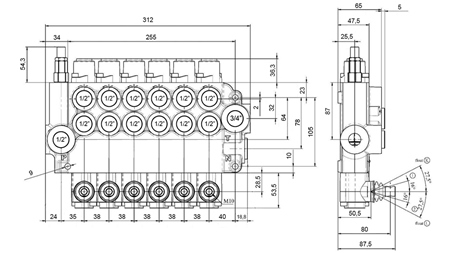

Dimenzije

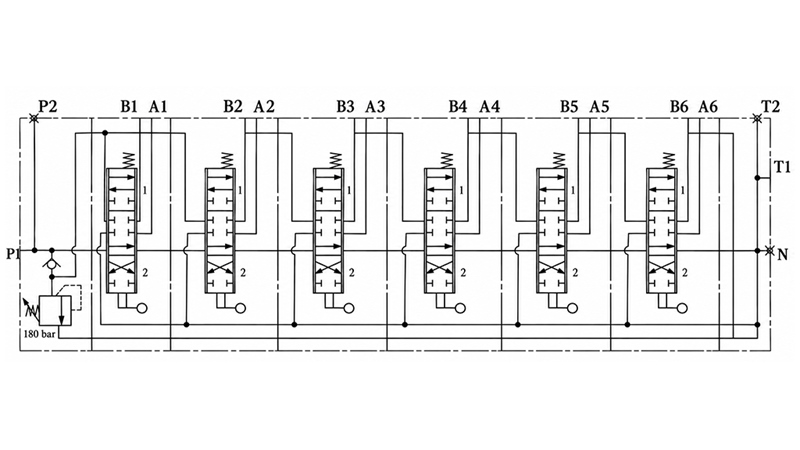

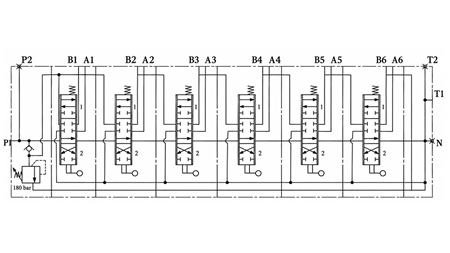

Shema hidrauličkog kruga
