RUČNI HIDRAULIČNI VENTIL MONOBLOK 4xZ50 + PLIVAJUĆA FUNKCIJA
| Tehničke informacije | |
| Dobavljač: | Bugarska |
| Povrat ili zamjena: | 14 dana |
| Jamstvo: | 6 mjeseci |
| Težina proizvoda: | 7,20 kg |
| Tip razvodnika: | Z50 monoblok s plivajućom funkcijom |
| Nazivni protok: | 50 L/min |
| Broj sekcija: | 4 |
| Materijal kućišta: | Lijevano željezo |
| Materijal razvodnog klipa: | Ugljični čelik (promjer 16 mm) |
| Upravljanje: | Mehaničko (putem upravljačke poluge) |
| Položaji poluge: | 4 |
| Funkcije: | Dvoradno + plivajuća funkcija (FLOAT) |
| Hidraulički krug: | Paralelni |
| Maks. tlak (priključak T): | 35 bar (povratni tlak) |
| Maks. tlak (priključak P): | 315 bar (ulazni tlak) |
| Maks. tlak (priključci A i B): | 315 bar (radni tlak) |
| Tvornički podešen preljevni ventil: | 180 bar |
| Raspon podešavanja preljevnog ventila: | Ovisno o opruzi: 50–120 / 120–250 / 220–315 bar |
| Unutarnje propuštanje: | 7 cm³/min pri Δp = 100 bar i 40°C |
| Radna temperatura: | -40°C do +60°C |
| Radna temperatura ulja: | -20°C do +80°C s NBR brtvama |
| Viskoznost ulja: | 15–75 mm²/s (preporučeno) |
Opis
Hidraulički monoblok razvodnik Z50 s plivajućom funkcijom namijenjen je za pouzdano i precizno ručno upravljanje protokom hidrauličkog ulja između pumpe i hidrauličkog izvršnog elementa. Ključna značajka ove izvedbe je dodatni plivajući položaj (FLOAT), koji omogućuje slobodno pomicanje priključenog hidrauličkog cilindra.
Sekcija ima radne priključke A i B s navojima G 3/8" za spajanje hidrauličkog cilindra ili drugog dvoradnog hidrauličkog izvršnog elementa. Glavni tlačni priključak P i povratni priključak T imaju navoje G 1/2".
Razvodnikom se upravlja mehanički pomoću poluge. Osim standardnog dvosmjernog upravljanja cilindrom, razvodnik ima i plivajući položaj. Kada se poluga pomakne u plivajući položaj, priključci A i B spajaju se s povratnim vodom T, omogućujući slobodno pomicanje klipnjače hidrauličkog cilindra u oba smjera pod utjecajem vanjskih sila.
Plivajuća funkcija posebno je korisna za priključke koji tijekom rada moraju pratiti teren ili površinu tla, jer hidraulički cilindar ne drži priključak u fiksnom položaju kada je plivajuća funkcija uključena.
Glavne prednosti izvedbe Z50 + F:
- dodatna plivajuća funkcija (FLOAT),
- slobodno kretanje hidrauličkog cilindra u plivajućem položaju,
- prikladno za priključke koji moraju pratiti teren,
- jednostavno mehaničko upravljanje polugom,
- integrirani preljevni ventil,
- robusna monoblok konstrukcija.
Hidraulički razvodnik Z50 s plivajućom funkcijom prikladan je za primjenu na poljoprivrednim, šumarskim i drugim mobilnim hidrauličkim strojevima gdje je, osim standardnog dvoradnog upravljanja, potrebno slobodno kretanje hidrauličkog cilindra.

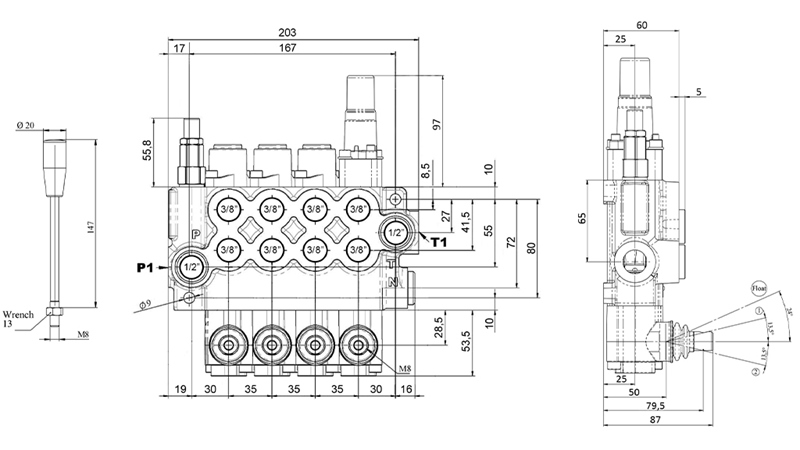

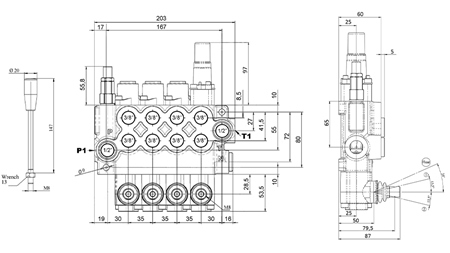

Dimenzije

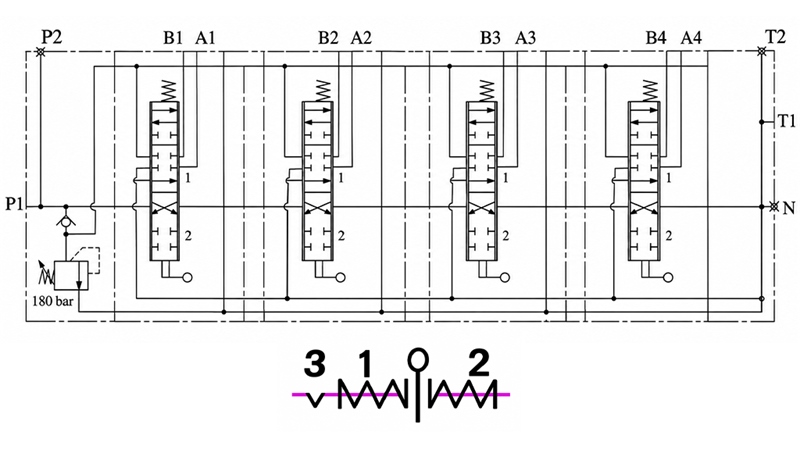

Shema hidrauličkog kruga
