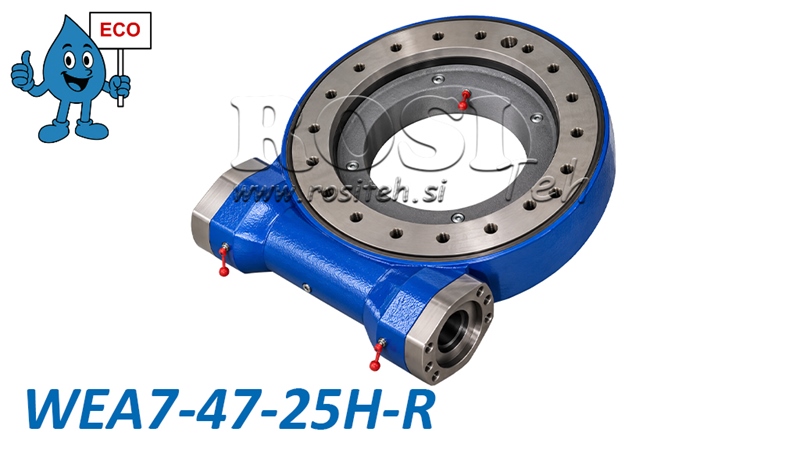

    PUŽNI OKRETNI POGON SERIJE WEA7 - 3,5 kNm - PRIJENOSNI OMJER 47:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA7 - 3,5 kNm - PRIJENOSNI OMJER 47:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA7 - 3,5 kNm - PRIJENOSNI OMJER 47:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA7 - 3,5 kNm - PRIJENOSNI OMJER 47:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA7 - 3,5 kNm - PRIJENOSNI OMJER 47:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA7 - 3,5 kNm - PRIJENOSNI OMJER 47:1 - ECO

    PUŽNI OKRETNI POGON SERIJE WEA7 - 3,5 kNm - PRIJENOSNI OMJER 47:1 - ECO

    Hidromotor NIJE uključen pri kupnji pužnog okretnog pogona.
    Šifra:
    14968
    OEM:
    9990000182015
    Stopa poreza
    17 %
    Cijena bez PDV:
    1.025,64 KM
    Cijena sa PDV:
    1.200,00 KM
    Ref.:
    37
    Dodaj u košaricu
    Tehničke informacije
    Dobavljač: Kina
    Jamstvo: 6 mjeseci
    Povrat ili zamjena: 14 dana
    Masa proizvoda: 35 kg
    Model: WEA7 - ECO
    Statička aksijalna nosivost: 220 kN
    Statička radijalna nosivost: 90 kN
    Područje zakretanja: 360° (kontinuirano)
    Prijenosni omjer: 47:1
    Maksimalna izlazna brzina vrtnje: 2,5 rpm
    Moment prevrtanja: 14.2 kNm
    Zračnost: ≤ 0,2°
    Vanjski promjer okretnog sklopa: 276 mm
    Moment zadržavanja: 20 kNm
    Ulazno vratilo: Ø25 mm
    Izlazni moment: 3,5 kNm



    Opis



    Pužni okretni pogoni serije WEA iz naše ECO linije nude snažno, robusno i ekonomično rješenje za kontrolirano zakretanje teških konstrukcija i strojeva. Kombiniraju pužni reduktor i okretni ležaj u kompaktnoj jedinici, omogućujući prijenos visokog okretnog momenta uz istodobno preuzimanje aksijalnih, radijalnih i prevrtnih opterećenja.



    Serija WEA ECO nudi izvrstan omjer cijene i kvalitete te je prikladna za primjene u poljoprivrednim, šumarskim, građevinskim i industrijskim strojevima gdje su potrebni visok zakretni moment i precizno pozicioniranje tereta.



    Kako radi pužni okretni pogon



    Pužni okretni pogon radi na načelu pužnog prijenosa, pri čemu puž pokreće ozubljeni okretni vijenac. Ova izvedba osigurava visok redukcijski prijenosni omjer, visok izlazni moment te sporo, glatko i kontrolirano zakretanje. Pogon se može pokretati odgovarajućim hidrauličkim motorom. Njegova konstrukcija omogućuje kontinuirano zakretanje od 360°, dok integrirani okretni ležaj preuzima velika aksijalna i radijalna opterećenja, kao i momente prevrtanja, čineći pogon prikladnim za zahtjevne radne uvjete.





    Ključne prednosti



    • ECO linija – pristupačno rješenje s izvrsnim omjerom cijene i kvalitete.

    • Visok izlazni moment za zakretanje teških konstrukcija i tereta.

    • Kompaktna i robusna izvedba s integriranim okretnim ležajem.

    • Mogućnost kontinuiranog zakretanja od 360°.

    • Precizno i kontrolirano zakretanje s visokim redukcijskim prijenosnim omjerom.

    • Visoka aksijalna i radijalna nosivost.

    • Visoka otpornost na momente prevrtanja.

    • Visokokvalitetni materijali i toplinski obrađene komponente ozubljenja.

    • Širok raspon modela za različita opterećenja i primjene.





    Primjene



    Pužni okretni pogoni serije WEA ECO koriste se u različitim industrijama, posebno u primjenama koje zahtijevaju pouzdano zakretanje i pozicioniranje teških strojnih komponenti i sklopova.

    • Šumarski strojevi – šumarske prikolice, dizalice i okretne konstrukcije.

    • Poljoprivredni strojevi – okretne ruke, priključci i poljoprivredna oprema.

    • Građevinski strojevi – dizalice, oprema za podizanje i okretne platforme.

    • Industrijska oprema – uređaji za pozicioniranje, okretni stolovi i sustavi za manipulaciju materijalom.

    • Transportna i specijalna vozila – okretni sklopovi i oprema ugrađena na vozila.



    Materijali i konstrukcija



    Pužni okretni pogoni serije WEA ECO proizvode se od visokokvalitetnih čelika koji osiguravaju mehaničku čvrstoću, otpornost na trošenje i dug vijek trajanja uz pravilno održavanje.



    Komponente ozubljenja mogu biti izrađene od čelika kvalitete 45, 50Mn, 42CrMo ili 42CrMo4, dok puževi mogu biti izrađeni od čelika 42CrMo ili 20CrMoTi. Odabrane komponente toplinski su obrađene radi poboljšanja tvrdoće i otpornosti na trošenje.



    Tvrdoća kaljenih površina trkaćih staza kreće se od 55 do 62 HRC, dok se površinska tvrdoća sklopa pužnog prijenosa kreće od 58 do 62 HRC.



    Pužni okretni pogon tvornički je podmazan.



    Dimenzije WEA07 - ECO





    Dijagram graničnog opterećenja



    Dijagram prikazuje dopuštene kombinacije aksijalnog opterećenja i momenta prevrtanja za pužni okretni pogon WEA7. Kako se aksijalno opterećenje povećava, dopušteni moment prevrtanja se smanjuje. Za pravilan odabir i siguran rad okretnog pogona moraju se poštivati granične vrijednosti opterećenja koje je naveo proizvođač.





    Vodoravna os: Aksijalno opterećenje u kN.

    Okomita os: Moment prevrtanja u kNm.

    Osjenčano područje: Dopuštene kombinacije opterećenja prema dijagramu proizvođača.

    Granična krivulja: Maksimalno dopušteno kombinirano opterećenje koje se ne smije prekoračiti.
