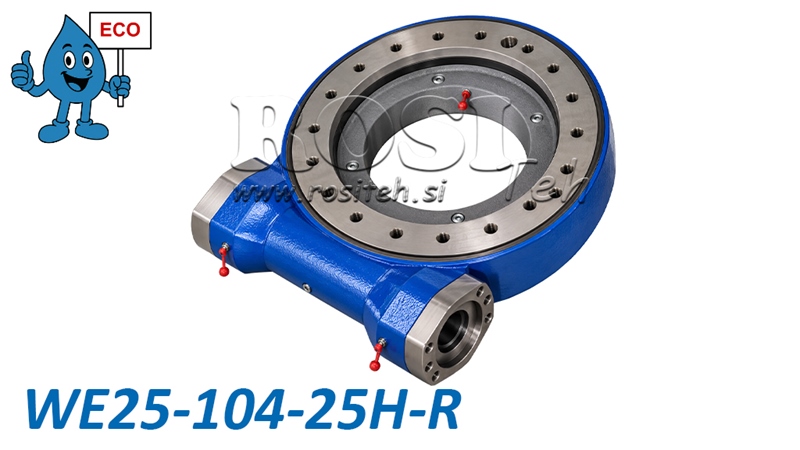

    PUŽNI OKRETNI POGON SERIJE WEA25 - 34,2 kNm - PRIJENOSNI OMJER 104:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA25 - 34,2 kNm - PRIJENOSNI OMJER 104:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA25 - 34,2 kNm - PRIJENOSNI OMJER 104:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA25 - 34,2 kNm - PRIJENOSNI OMJER 104:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA25 - 34,2 kNm - PRIJENOSNI OMJER 104:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA25 - 34,2 kNm - PRIJENOSNI OMJER 104:1 - ECO

    PUŽNI OKRETNI POGON SERIJE WEA25 - 34,2 kNm - PRIJENOSNI OMJER 104:1 - ECO

    Hidromotor NIJE uključen pri kupnji pužnog okretnog pogona.
    Šifra:
    14975
    OEM:
    9990000182084
    Stopa poreza
    17 %
    Cijena bez PDV:
    3.863,25 KM
    Cijena sa PDV:
    4.520,00 KM
    Ref.:
    5
    Dodaj u košaricu
    Tehnički podaci
    Dobavljač: Kina
    Jamstvo: 6 mjeseci
    Povrat ili zamjena: 14 dana
    Masa proizvoda: 202 kg
    Model: WEA25 - ECO
    Statička aksijalna nosivost: 2360 kN
    Statička radijalna nosivost: 945 kN
    Raspon zakretanja: 360° (kontinuirano)
    Prijenosni omjer: 104:1
    Maksimalna izlazna brzina: ≤ 1,5 rpm
    Moment prevrtanja: 310 kNm
    Zračnost: ≤ 0,15°
    Vanjski promjer okretnog sklopa: 800 mm
    Moment zadržavanja: 158,3 kNm
    Ulazno vratilo: Ø25 mm
    Izlazni moment: 34,2 kNm



    Opis



    Pužni okretni pogoni serije WEA iz naše ECO linije nude snažno, robusno i ekonomično rješenje za kontrolirano zakretanje teških konstrukcija i strojeva. Kombiniraju pužni reduktor i okretni ležaj u kompaktnoj jedinici, omogućujući prijenos visokog okretnog momenta uz preuzimanje aksijalnih, radijalnih i prevrtnih opterećenja.



    Serija WEA ECO nudi izvrstan omjer cijene i kvalitete te je prikladna za primjene u poljoprivrednim, šumarskim, građevinskim i industrijskim strojevima gdje su potrebni visok okretni moment zakretanja i precizno pozicioniranje tereta.



    Kako radi pužni okretni pogon



    Pužni okretni pogon radi na principu pužnog prijenosa, pri čemu puž pokreće ozubljeni okretni vijenac. Ova izvedba osigurava visok redukcijski omjer, visok izlazni moment te sporo, glatko i kontrolirano zakretanje. Pogon se može pokretati odgovarajućim hidrauličkim motorom. Njegova izvedba omogućuje kontinuirano zakretanje od 360°, dok integrirani okretni ležaj preuzima velike aksijalne i radijalne sile te momente prevrtanja, što pogon čini prikladnim za zahtjevne radne uvjete.





    Glavne prednosti



    • ECO linija – povoljno rješenje s izvrsnim omjerom cijene i kvalitete.

    • Visok izlazni moment za zakretanje teških konstrukcija i tereta.

    • Kompaktna i robusna izvedba s integriranim okretnim ležajem.

    • Mogućnost kontinuiranog zakretanja od 360°.

    • Precizno i kontrolirano zakretanje uz visok redukcijski omjer.

    • Visoka aksijalna i radijalna nosivost.

    • Visoka otpornost na momente prevrtanja.

    • Visokokvalitetni materijali i toplinski obrađene komponente prijenosa.

    • Širok raspon modela za različita opterećenja i primjene.





    Primjene



    Pužni okretni pogoni serije WEA ECO koriste se u raznim industrijama, osobito u primjenama koje zahtijevaju pouzdano zakretanje i pozicioniranje teških komponenti i sklopova strojeva.

    • Šumarska mehanizacija – šumarske prikolice, dizalice i okretne konstrukcije.

    • Poljoprivredna mehanizacija – okretne ruke, priključci i poljoprivredna oprema.

    • Građevinski strojevi – dizalice, oprema za podizanje i okretne platforme.

    • Industrijska oprema – uređaji za pozicioniranje, okretni stolovi i sustavi za rukovanje materijalom.

    • Transportna i specijalna vozila – okretni sklopovi i oprema ugrađena na vozilo.



    Materijali i konstrukcija



    Pužni okretni pogoni serije WEA ECO izrađeni su od visokokvalitetnih čelika koji osiguravaju mehaničku čvrstoću, otpornost na trošenje i dug vijek trajanja uz pravilno održavanje.



    Komponente prijenosa mogu biti izrađene od čelika kvalitete 45, 50Mn, 42CrMo ili 42CrMo4, dok puževi mogu biti izrađeni od čelika 42CrMo ili 20CrMoTi. Odabrane komponente toplinski su obrađene radi povećanja tvrdoće i otpornosti na trošenje.



    Tvrdoća kaljenih površina staza kotrljanja kreće se od 55 do 62 HRC, dok se površinska tvrdoća sklopa pužnog prijenosa kreće od 58 do 62 HRC.



    Pužni okretni pogon tvornički je podmazan.



    Dimenzije WEA25 - ECO





    Dijagram graničnog opterećenja



    Dijagram prikazuje dopuštene kombinacije aksijalnog opterećenja i momenta prevrtanja za pužni okretni pogon WEA25. Kako se aksijalno opterećenje povećava, dopušteni moment prevrtanja se smanjuje. Za pravilan odabir i siguran rad pridržavajte se granica opterećenja koje je naveo proizvođač.





    Vodoravna os: Aksijalno opterećenje u kN.

    Okomita os: Moment prevrtanja u kNm.

    Osjenčano područje: Dopuštene kombinacije opterećenja prema dijagramu proizvođača.

    Granična krivulja: Maksimalno dopušteno kombinirano opterećenje koje se ne smije prekoračiti.
