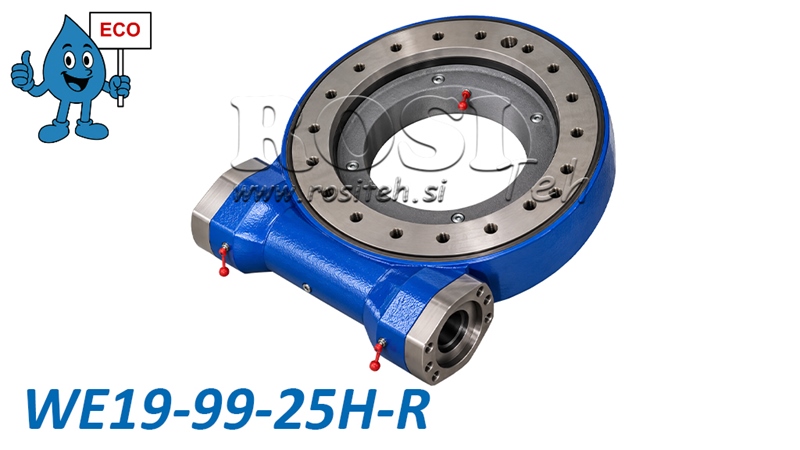

    PUŽNI OKRETNI POGON SERIJE WEA19 - 19,1 kNm - PRIJENOSNI OMJER 99:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA19 - 19,1 kNm - PRIJENOSNI OMJER 99:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA19 - 19,1 kNm - PRIJENOSNI OMJER 99:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA19 - 19,1 kNm - PRIJENOSNI OMJER 99:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA19 - 19,1 kNm - PRIJENOSNI OMJER 99:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA19 - 19,1 kNm - PRIJENOSNI OMJER 99:1 - ECO

    PUŽNI OKRETNI POGON SERIJE WEA19 - 19,1 kNm - PRIJENOSNI OMJER 99:1 - ECO

    Hidromotor NIJE uključen pri kupnji pužnog okretnog pogona.
    Šifra:
    14973
    OEM:
    9990000182060
    Stopa poreza
    17 %
    Cijena bez PDV:
    2.632,48 KM
    Cijena sa PDV:
    3.080,00 KM
    Ref.:
    5
    Dodaj u košaricu
    Tehničke informacije
    Dobavljač: Kina
    Jamstvo: 6 mjeseci
    Povrat ili zamjena: 14 dana
    Masa proizvoda: 118 kg
    Model: WEA19 - ECO
    Statička aksijalna nosivost: 1800 kN
    Statička radijalna nosivost: 675 kN
    Raspon zakretanja: 360° (kontinuirano)
    Prijenosni omjer: 99:1
    Maksimalna izlazna brzina: ≤ 2 rpm
    Moment prevrtanja: 196 kNm
    Zračnost: ≤ 0,15°
    Vanjski promjer okretnog sklopa: 624 mm
    Moment držanja: 80,1 kNm
    Ulazno vratilo: Ø25 mm
    Izlazni moment: 18,5 kNm



    Opis



    Okretni pogoni s pužnim prijenosom serije WEA iz naše ECO linije nude snažno, robusno i ekonomično rješenje za kontrolirano zakretanje teških konstrukcija i strojeva. Kombiniraju pužni reduktor i okretni ležaj u kompaktnoj jedinici, omogućujući prijenos visokog okretnog momenta uz podupiranje aksijalnih, radijalnih i prevrtnih opterećenja.



    Serija WEA ECO nudi izvrstan omjer cijene i kvalitete te je prikladna za primjene u poljoprivrednim, šumarskim, građevinskim i industrijskim strojevima gdje su potrebni visok zakretni moment i precizno pozicioniranje tereta.



    Kako radi okretni pogon s pužnim prijenosom



    Okretni pogon s pužnim prijenosom radi na principu pužnog prijenosa, pri čemu puž pogoni ozubljeni okretni vijenac. Ova konstrukcija osigurava visok redukcijski omjer, visok izlazni moment te sporo, glatko i kontrolirano zakretanje. Pogon se može pokretati odgovarajućim hidromotorom. Njegova konstrukcija omogućuje kontinuirano zakretanje od 360°, dok integrirani okretni ležaj podnosi velike aksijalne i radijalne sile kao i momente prevrtanja, što pogon čini prikladnim za zahtjevne radne uvjete.





    Ključne prednosti



    • ECO linija – povoljno rješenje koje nudi izvrstan omjer cijene i kvalitete.

    • Visok izlazni moment za zakretanje teških konstrukcija i tereta.

    • Kompaktna i robusna izvedba s integriranim okretnim ležajem.

    • Mogućnost kontinuiranog zakretanja od 360°.

    • Precizno i kontrolirano zakretanje s visokim redukcijskim omjerom.

    • Visoka aksijalna i radijalna nosivost.

    • Visoka otpornost na momente prevrtanja.

    • Visokokvalitetni materijali i termički obrađene komponente zupčanika.

    • Širok raspon modela za različita opterećenja i primjene.





    Primjene



    Okretni pogoni s pužnim prijenosom serije WEA ECO koriste se u različitim industrijama, osobito u primjenama koje zahtijevaju pouzdano zakretanje i pozicioniranje komponenti i sklopova teških strojeva.

    • Šumarski strojevi – šumarske prikolice, dizalice i okretne konstrukcije.

    • Poljoprivredni strojevi – okretne ruke, priključci i poljoprivredna oprema.

    • Građevinski strojevi – dizalice, oprema za podizanje i okretne platforme.

    • Industrijska oprema – uređaji za pozicioniranje, okretni stolovi i sustavi za rukovanje materijalom.

    • Transportna i specijalna vozila – okretni sklopovi i oprema montirana na vozila.



    Materijali i konstrukcija



    Okretni pogoni s pužnim prijenosom serije WEA ECO izrađeni su od visokokvalitetnih čelika koji osiguravaju mehaničku čvrstoću, otpornost na trošenje i dug radni vijek uz pravilno održavanje.



    Komponente zupčanika mogu biti izrađene od čelika razreda 45, 50Mn, 42CrMo ili 42CrMo4, dok puževi mogu biti izrađeni od čelika 42CrMo ili 20CrMoTi. Odabrane komponente su termički obrađene radi povećanja tvrdoće i otpornosti na trošenje.



    Tvrdoća kaljenih površina staza kotrljanja kreće se od 55 do 62 HRC, dok se površinska tvrdoća sklopa pužnog prijenosa kreće od 58 do 62 HRC.



    Okretni pogon s pužnim prijenosom tvornički je podmazan.



    Dimenzije WEA19 - ECO





    Dijagram graničnog opterećenja



    Dijagram prikazuje dopuštene kombinacije aksijalnog opterećenja i momenta prevrtanja za okretni pogon s pužnim prijenosom WEA19. Kako se aksijalno opterećenje povećava, dopušteni moment prevrtanja se smanjuje. Za pravilan odabir i siguran rad okretnog pogona moraju se poštovati granična opterećenja koja je naveo proizvođač.





    Horizontalna os: Aksijalno opterećenje u kN.

    Vertikalna os: Moment prevrtanja u kNm.

    Osjenčano područje: Dopuštene kombinacije opterećenja prema dijagramu proizvođača.

    Granična krivulja: Maksimalno dopušteno kombinirano opterećenje koje se ne smije prekoračiti.
