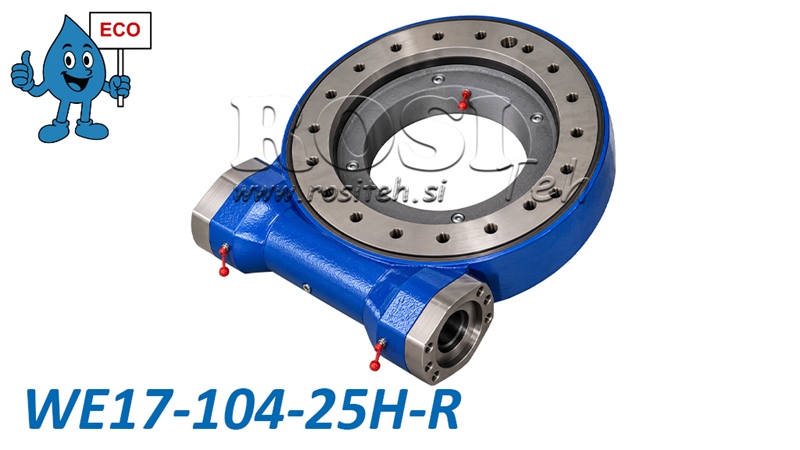

    PUŽNI OKRETNI POGON SERIJE WEA17 - 13,2 kNm - PRIJENOSNI OMJER 104:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA17 - 13,2 kNm - PRIJENOSNI OMJER 104:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA17 - 13,2 kNm - PRIJENOSNI OMJER 104:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA17 - 13,2 kNm - PRIJENOSNI OMJER 104:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA17 - 13,2 kNm - PRIJENOSNI OMJER 104:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA17 - 13,2 kNm - PRIJENOSNI OMJER 104:1 - ECO

    PUŽNI OKRETNI POGON SERIJE WEA17 - 13,2 kNm - PRIJENOSNI OMJER 104:1 - ECO

    Hidromotor NIJE uključen pri kupnji pužnog okretnog pogona.
    Šifra:
    14972
    OEM:
    9990000182053
    Stopa poreza
    17 %
    Cijena bez PDV:
    2.085,47 KM
    Cijena sa PDV:
    2.440,00 KM
    Ref.:
    5
    Dodaj u košaricu
    Tehničke informacije
    Dobavljač: Kina
    Jamstvo: 6 mjeseci
    Povrat ili zamjena: 14 dana
    Masa proizvoda: 94 kg
    Model: WEA17 - ECO
    Statička aksijalna nosivost: 1166 kN
    Statička radijalna nosivost: 435 kN
    Područje zakretanja: 360° (kontinuirano)
    Prijenosni omjer: 86:1
    Maksimalna izlazna brzina vrtnje: ≤ 2 rpm
    Moment prevrtanja: 142,4 kNm
    Zračnost: ≤ 0,15°
    Vanjski promjer okretnog sklopa: 566 mm
    Moment zadržavanja: 72,3 kNm
    Ulazno vratilo: Ø25 mm
    Izlazni moment: 12,96 kNm



    Opis



    Pužni okretni pogoni WEA serije iz naše ECO linije nude snažno, robusno i isplativo rješenje za kontrolirano zakretanje teških konstrukcija i strojeva. Kombiniraju pužni reduktor i okretni ležaj u kompaktnoj jedinici, omogućujući prijenos visokog okretnog momenta uz istodobno preuzimanje aksijalnih, radijalnih i prevrtnih opterećenja.



    WEA ECO serija nudi odličan omjer cijene i kvalitete te je prikladna za primjene u poljoprivrednim, šumarskim, građevinskim i industrijskim strojevima gdje su potrebni visok zakretni moment i precizno pozicioniranje tereta.



    Način rada pužnog okretnog pogona



    Pužni okretni pogon radi na principu pužnog prijenosa, pri čemu puž pogoni ozubljeni okretni prsten. Ova izvedba osigurava visok stupanj redukcije, visok izlazni moment te sporo, glatko i kontrolirano zakretanje. Pogon se može pokretati odgovarajućim hidrauličkim motorom. Njegova konstrukcija omogućuje kontinuirano zakretanje od 360°, dok integrirani okretni ležaj preuzima velike aksijalne i radijalne sile te momente prevrtanja, što pogon čini prikladnim za zahtjevne radne uvjete.





    Ključne prednosti



    • ECO linija – povoljno rješenje s odličnim omjerom cijene i kvalitete.

    • Visok izlazni moment za zakretanje teških konstrukcija i tereta.

    • Kompaktna i robusna izvedba s integriranim okretnim ležajem.

    • Mogućnost kontinuiranog zakretanja od 360°.

    • Precizno i kontrolirano zakretanje s visokim stupnjem redukcije.

    • Visoka aksijalna i radijalna nosivost.

    • Visoka otpornost na momente prevrtanja.

    • Visokokvalitetni materijali i toplinski obrađene komponente ozubljenja.

    • Širok raspon modela za različita opterećenja i primjene.





    Primjene



    Pužni okretni pogoni WEA ECO serije upotrebljavaju se u različitim industrijama, osobito u primjenama koje zahtijevaju pouzdano zakretanje i pozicioniranje teških strojnih komponenti i sklopova.

    • Šumarski strojevi – šumarske prikolice, dizalice i okretne konstrukcije.

    • Poljoprivredni strojevi – okretne ruke, priključci i poljoprivredna oprema.

    • Građevinski strojevi – dizalice, oprema za podizanje i okretne platforme.

    • Industrijska oprema – uređaji za pozicioniranje, okretni stolovi i sustavi za manipulaciju materijalom.

    • Transportna i specijalna vozila – okretni sklopovi i oprema montirana na vozila.



    Materijali i konstrukcija



    Pužni okretni pogoni WEA ECO serije izrađeni su od visokokvalitetnih čelika koji osiguravaju mehaničku čvrstoću, otpornost na trošenje i dug vijek trajanja uz pravilno održavanje.



    Komponente ozubljenja mogu biti izrađene od čelika kvalitete 45, 50Mn, 42CrMo ili 42CrMo4, dok puževi mogu biti izrađeni od čelika 42CrMo ili 20CrMoTi. Odabrane komponente toplinski su obrađene radi poboljšanja tvrdoće i otpornosti na trošenje.



    Tvrdoća kaljenih površina staza kotrljanja kreće se od 55 do 62 HRC, dok se površinska tvrdoća sklopa pužnog prijenosa kreće od 58 do 62 HRC.



    Pužni okretni pogon tvornički je prethodno podmazan.



    Dimenzije WEA17 - ECO





    Dijagram graničnog opterećenja



    Dijagram prikazuje dopuštene kombinacije aksijalnog opterećenja i momenta prevrtanja za pužni okretni pogon WEA17. Kako se aksijalno opterećenje povećava, dopušteni moment prevrtanja se smanjuje. Za pravilan odabir i siguran rad okretnog pogona potrebno je pridržavati se granica opterećenja koje je naveo proizvođač.





    Horizontalna os: Aksijalno opterećenje u kN.

    Vertikalna os: Moment prevrtanja u kNm.

    Osjenčano područje: Dopuštene kombinacije opterećenja prema dijagramu proizvođača.

    Granična krivulja: Maksimalno dopušteno kombinirano opterećenje koje se ne smije prekoračiti.
