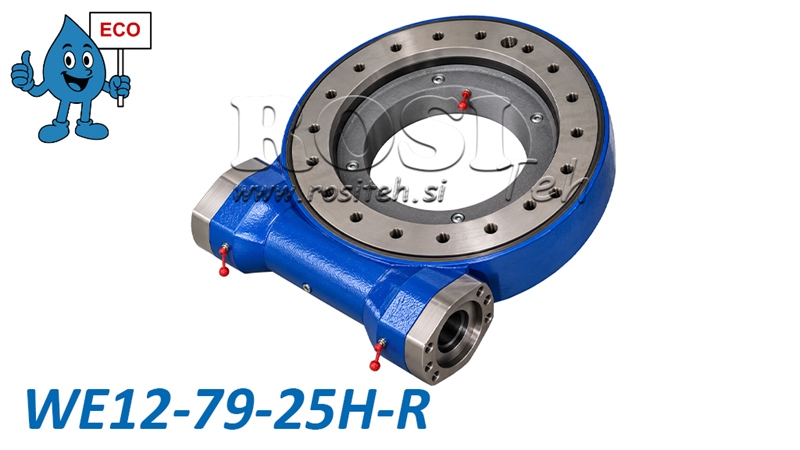

    PUŽNI OKRETNI POGON SERIJE WEA12 - 9,36 kNm - PRIJENOSNI OMJER 79:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA12 - 9,36 kNm - PRIJENOSNI OMJER 79:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA12 - 9,36 kNm - PRIJENOSNI OMJER 79:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA12 - 9,36 kNm - PRIJENOSNI OMJER 79:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA12 - 9,36 kNm - PRIJENOSNI OMJER 79:1 - ECO
    PUŽNI OKRETNI POGON SERIJE WEA12 - 9,36 kNm - PRIJENOSNI OMJER 79:1 - ECO

    PUŽNI OKRETNI POGON SERIJE WEA12 - 9,36 kNm - PRIJENOSNI OMJER 79:1 - ECO

    Hidromotor NIJE uključen pri kupnji pužnog okretnog pogona.
    Šifra:
    14970
    OEM:
    9990000182039
    Stopa poreza
    17 %
    Cijena bez PDV:
    1.521,37 KM
    Cijena sa PDV:
    1.780,00 KM
    Ref.:
    19
    Dodaj u košaricu
    Tehničke informacije
    Dobavljač: Kina
    Jamstvo: 6 mjeseci
    Povrat ili zamjena: 14 dana
    Težina proizvoda: 66 kg
    Model: WEA12 - ECO
    Statička aksijalna nosivost: 760 kN
    Statička radijalna nosivost: 280 kN
    Područje okretanja: 360° (kontinuirano)
    Prijenosni omjer: 79:1
    Maksimalna izlazna brzina: ≤ 2 o/min
    Moment prevrtanja: 56 kNm
    Zazor: ≤ 0,17°
    Vanjski promjer okretnog sklopa: 430 mm
    Moment držanja: 43 kNm
    Ulazno vratilo: Ø25 mm
    Izlazni moment: 9,5 kNm



    Opis



    Pužni okretni pogoni serije WEA iz naše ECO linije nude snažno, robusno i ekonomično rješenje za kontrolirano okretanje teških konstrukcija i strojeva. Kombiniraju pužni reduktor i okretni ležaj u kompaktnoj jedinici, omogućujući prijenos visokog okretnog momenta uz prihvat aksijalnih, radijalnih i prevrtnih opterećenja.



    Serija WEA ECO nudi izvrstan omjer cijene i kvalitete te je prikladna za primjene u poljoprivrednim, šumarskim, građevinskim i industrijskim strojevima gdje su potrebni visok okretni moment i precizno pozicioniranje tereta.



    Kako radi pužni okretni pogon



    Pužni okretni pogon radi na principu pužnog prijenosa, pri čemu puž pokreće ozubljeni okretni prsten. Ova izvedba osigurava visok redukcijski omjer, visok izlazni moment te sporo, glatko i kontrolirano okretanje. Pogon se može pokretati odgovarajućim hidrauličkim motorom. Njegova konstrukcija omogućuje kontinuirano okretanje od 360°, dok integrirani okretni ležaj podnosi visoke aksijalne i radijalne sile te momente prevrtanja, što pogon čini prikladnim za zahtjevne radne uvjete.





    Ključne prednosti



    • ECO linija – povoljno rješenje koje nudi izvrstan omjer cijene i kvalitete.

    • Visok izlazni moment za okretanje teških konstrukcija i tereta.

    • Kompaktna i robusna izvedba s integriranim okretnim ležajem.

    • Mogućnost kontinuiranog okretanja od 360°.

    • Precizno i kontrolirano okretanje s visokim redukcijskim omjerom.

    • Visoka aksijalna i radijalna nosivost.

    • Visoka otpornost na momente prevrtanja.

    • Visokokvalitetni materijali i toplinski obrađene komponente zupčanika.

    • Širok raspon modela za različita opterećenja i primjene.





    Primjene



    Pužni okretni pogoni serije WEA ECO koriste se u različitim industrijama, osobito u primjenama koje zahtijevaju pouzdano okretanje i pozicioniranje komponenti i sklopova teških strojeva.

    • Šumarski strojevi – šumarske prikolice, dizalice i okretne konstrukcije.

    • Poljoprivredni strojevi – okretne ruke, priključci i poljoprivredna oprema.

    • Građevinski strojevi – dizalice, oprema za podizanje i okretne platforme.

    • Industrijska oprema – uređaji za pozicioniranje, okretni stolovi i sustavi za rukovanje materijalom.

    • Transportna i specijalna vozila – okretni sklopovi i oprema montirana na vozila.



    Materijali i konstrukcija



    Pužni okretni pogoni serije WEA ECO izrađeni su od visokokvalitetnih čelika koji osiguravaju mehaničku čvrstoću, otpornost na trošenje i dug vijek trajanja uz pravilno održavanje.



    Komponente zupčanika mogu biti izrađene od čelika razreda 45, 50Mn, 42CrMo ili 42CrMo4, dok puževi mogu biti izrađeni od čelika 42CrMo ili 20CrMoTi. Odabrane komponente toplinski su obrađene radi poboljšanja tvrdoće i otpornosti na trošenje.



    Tvrdoća kaljenih površina staza kotrljanja kreće se od 55 do 62 HRC, dok se površinska tvrdoća sklopa pužnog prijenosa kreće od 58 do 62 HRC.



    Pužni okretni pogon tvornički je podmazan.



    Dimenzije WEA12 - ECO





    Dijagram graničnog opterećenja



    Dijagram prikazuje dopuštene kombinacije aksijalnog opterećenja i momenta prevrtanja za pužni okretni pogon WEA12. Kako se aksijalno opterećenje povećava, dopušteni moment prevrtanja se smanjuje. Za pravilan odabir i siguran rad okretnog pogona moraju se poštovati granična opterećenja koja je naveo proizvođač.





    Vodoravna os: Aksijalno opterećenje u kN.

    Okomita os: Moment prevrtanja u kNm.

    Osjenčano područje: Dopuštene kombinacije opterećenja prema dijagramu proizvođača.

    Granična krivulja: Maksimalno dopušteno kombinirano opterećenje koje se ne smije prekoračiti.
