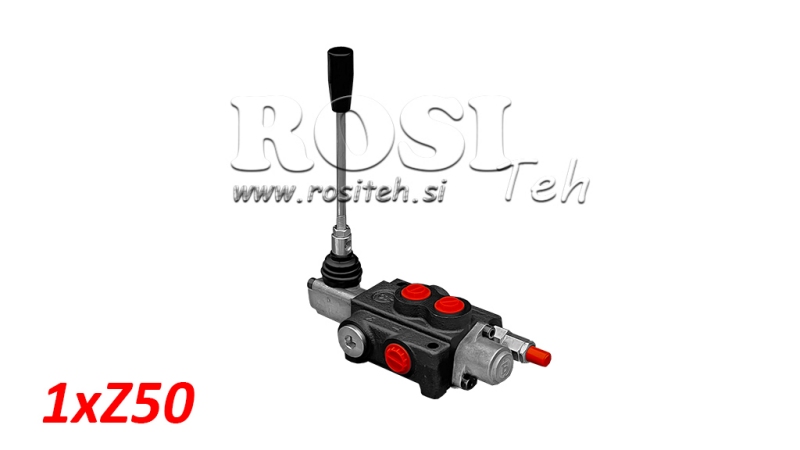

RUČNI HIDRAULIČNI VENTIL MONOBLOK 1xZ50
| Tehničke informacije | |
| Dobavljač: | Bugarska |
| Povrat ili zamjena: | 14 dana |
| Jamstvo: | 6 mjeseci |
| Težina proizvoda: | 2,5 kg |
| Tip razvodnika: | Z50 monoblok |
| Nazivni protok: | 50 L/min |
| Broj sekcija: | 1 |
| Materijal kućišta: | Lijevano željezo |
| Materijal razvodnog klizača: | Ugljični čelik (promjer 16 mm) |
| Upravljanje: | Mehaničko (putem upravljačke ručice) |
| Hidraulički krug: | Paralelni |
| Maks. tlak (priključak T): | 35 bar (povratni tlak) |
| Maks. tlak (priključak P): | 315 bar (ulazni tlak) |
| Maks. tlak (priključci A i B): | 315 bar (radni tlak) |
| Tvornički podešen sigurnosni ventil: | 180 bar |
| Raspon podešavanja sigurnosnog ventila: | Ovisno o opruzi: 50–120 / 120–250 / 220–315 bar |
| Unutarnje propuštanje: | 7 cm³/min pri Δp = 100 bar i 40°C |
| Radna temperatura: | -40°C do +60°C |
| Radna temperatura ulja: | -20°C do +80°C s NBR brtvama |
| Viskoznost ulja: | 15–75 mm²/s (preporučeno) |
Opis
Hidraulički monoblok razvodnici Z50 namijenjeni su za pouzdano i precizno ručno upravljanje protokom hidrauličkog ulja između pumpe i hidrauličkih izvršnih elemenata. Dostupni su u izvedbama s 1 do 7 sekcija, što omogućuje upravljanje od jednom do sedam neovisnih hidrauličkih funkcija, ovisno o zahtjevima hidrauličkog sustava.
Svaka sekcija ima radne priključke A i B s navojima G 3/8" za spajanje hidrauličkog cilindra, hidrauličkog motora ili drugog hidrauličkog izvršnog elementa dvostrukog djelovanja. Glavni tlačni priključak P i povratni priključak T imaju navoje G 1/2".
Razvodnikom se upravlja mehanički pomoću upravljačkih ručica. Pomicanjem pojedine ručice hidrauličko ulje usmjerava se na jedan ili drugi radni priključak, čime se upravlja smjerom kretanja spojenog izvršnog elementa. U neutralnom položaju odgovarajuća hidraulička funkcija nije aktivirana.
Glavne prednosti razvodnika Z50:
- dostupni s 1 do 7 sekcija,
- kompaktna monoblok izvedba,
- jednostavno i izravno ručno upravljanje,
- neovisno upravljanje pojedinim hidrauličkim funkcijama,
- standardni hidraulički priključci,
- robusna izvedba za primjenu na poljoprivrednim i radnim strojevima.
Hidraulički monoblok razvodnici Z50 prikladni su za uporabu na poljoprivrednim i šumarskim strojevima, kao i na različitoj industrijskoj i mobilnoj hidrauličkoj opremi. Odabirom odgovarajućeg broja sekcija razvodnik se može prilagoditi broju hidrauličkih funkcija koje zahtijeva određeni stroj ili primjena.

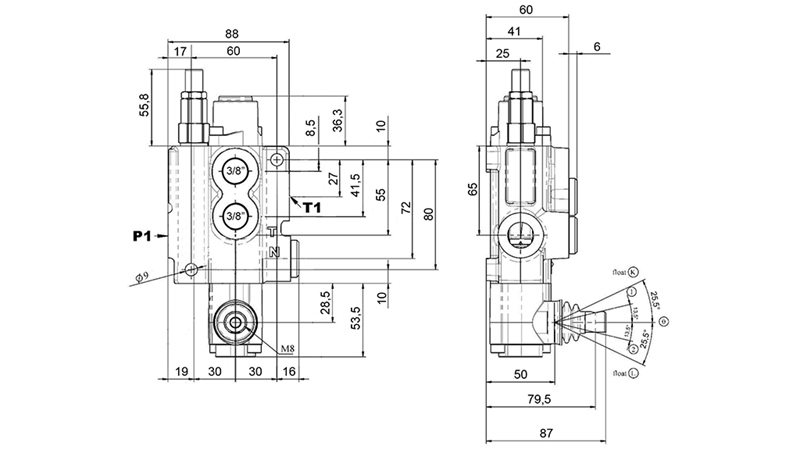

Dimenzije

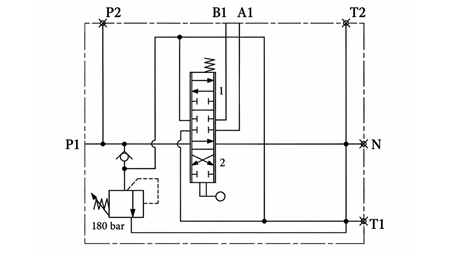

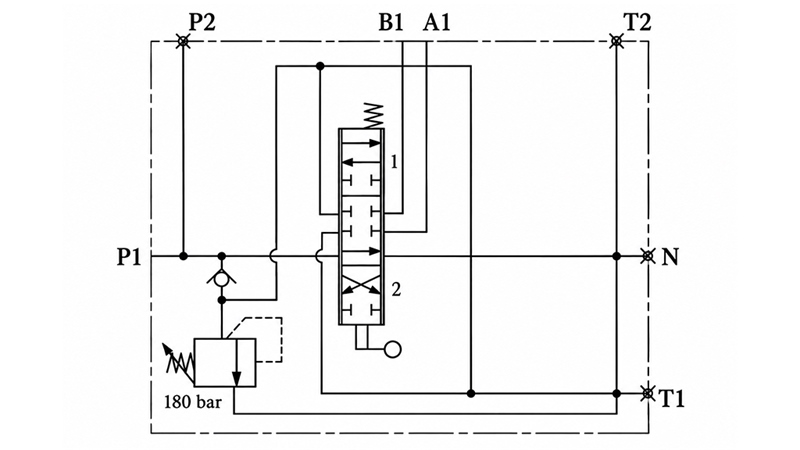

Hidraulička shema
