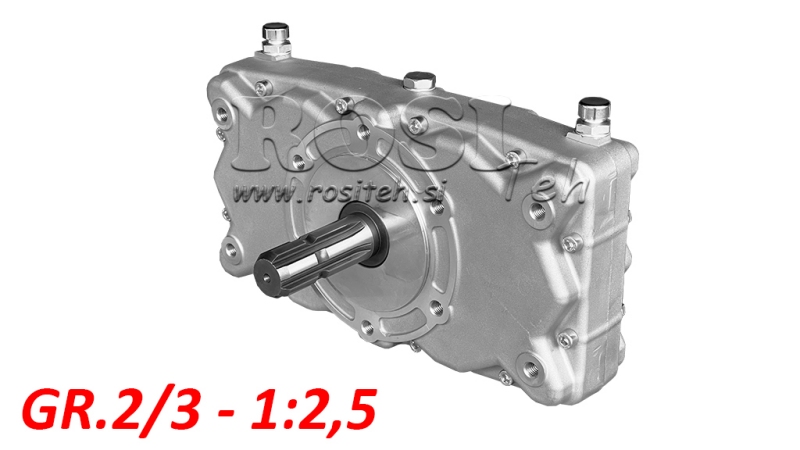

DVOSTRUKI MULTIPLIKATOR GR.2/3 -1:2,5 - MUŠKI

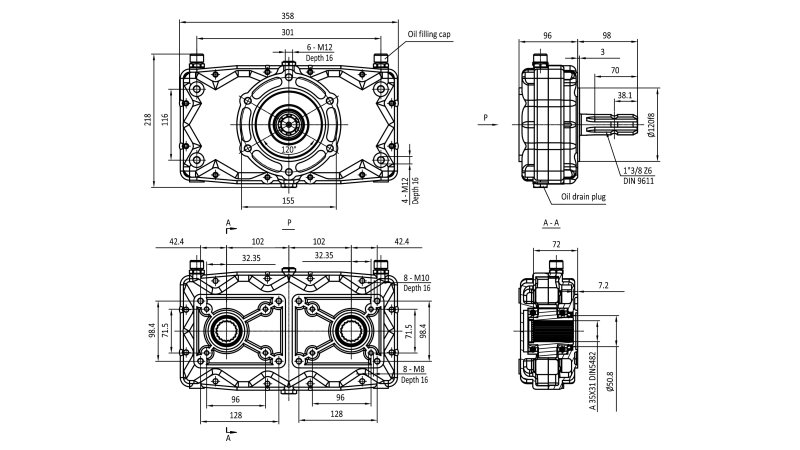

DIMENZIJE

Posebnost dvostrukog mjenjača je što se na njega mogu spojiti dvije pumpe putem jednog pogona, koje zatim generiraju protok ulja kroz hidraulički sustav.

UPUTE ZA UPORABU

1. Namjena

Mjenjač je mehanički prijenos koji povećava brzinu okretanja izlazne osovine i omogućuje rad hidraulične zupčaste pumpe preko PTO osovine traktora.

Koristi se za pogon:

- hidrauličnih agregata,

- šumarskih vitlova,

- cjepača drva,

- druge hidrauličke opreme.

2. Položaj instalacije

Mjenjač mora biti instaliran u ispravnom radnom položaju kako bi se osiguralo pravilno podmazivanje zupčanika. Preporučena je horizontalna instalacija, stoga pumpa i mjenjač trebaju biti poravnati horizontalno.

Važno:

- mjenjač uvijek mora biti postavljen tako da unutrašnjost kućišta ulje dolazi u kontakt sa zupčastim prijenosom,

- dugotrajni rad u obrnutom položaju nije dopušten,

- mjenjač mora biti mehanički potpomognut (ne smije visjeti samo na PTO osovini).

3. Smjer okretanja

Prije instalacije provjerite smjer okretanja PTO osovine i potreban smjer okretanja hidraulične pumpe.

Neispravan smjer okretanja može uzrokovati oštećenje pumpe, kvar brtve i loš protok ulja.

4. Podmazivanje uljem

Mjenjač mora biti neprestano podmazivan uljem unutar kućišta kako bi se osigurao ispravan rad zupčanika. Preporučeno ulje je zupčasto ulje SAE 90.

Mjenjač treba napuniti uljem do kontrolne razine.

Prije prve uporabe uklonite čep za punjenje, napunite jedinicu uljem do oznake razine i zatvorite čep.

Prije svake uporabe provjerite razinu ulja. Prva zamjena ulja preporučuje se nakon 50 radnih sati, a zatim svakih 1500 radnih sati ili jednom godišnje.

5. Radna temperatura

Normalna radna temperatura kućišta mjenjača je između 50 i 80 °C. Ako premaši 90 °C, provjerite razinu ulja, opterećenje i poravnanje.

6. Održavanje i mogući problemi
