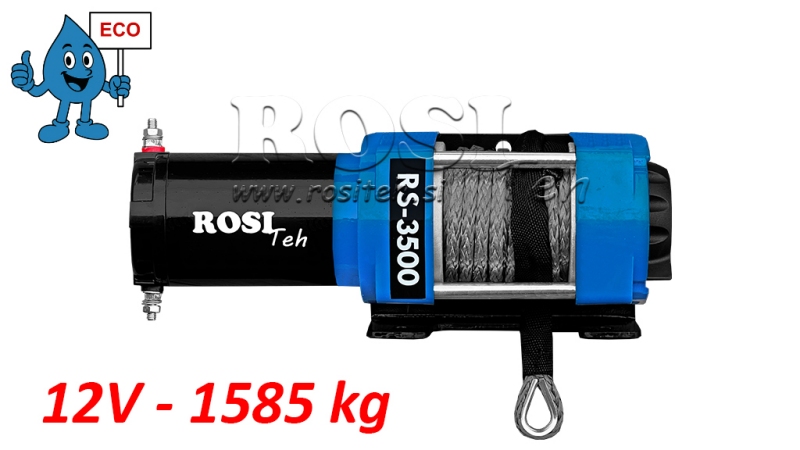

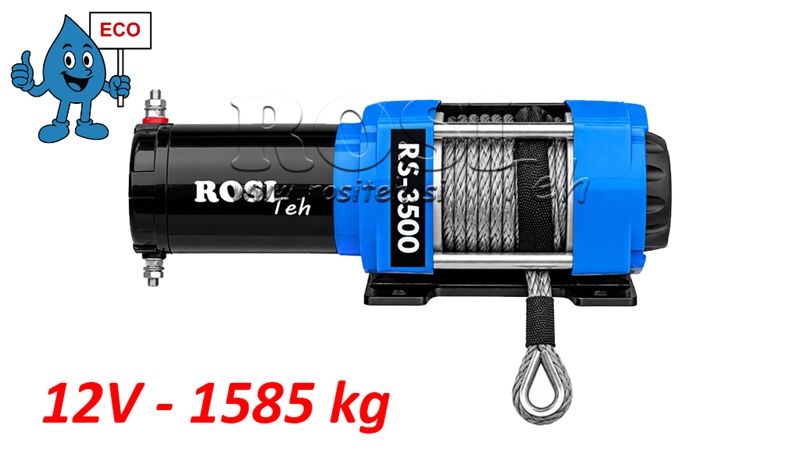

12 V ELEKTRIČNO VITLO RS-3500 - 1585 kg - SINTETIČKO UŽE - ECO
| Tehničke informacije | |
|
Dobavljač: |
Kina |
| Povrat ili zamjena: | 14 dana |
| Jamstvo: | 6 mjeseci |
| Masa: | 8,5 kg |
| Vučna sila: | 1585 kg (3500 lbs) |
| Napajanje: | Električno (putem baterije ili akumulatora) |
| Napon: | 12 V (DC) |
| Preporučeni akumulator: | Najmanje 12 Ah |
| Upravljanje: | Žičani i bežični daljinski upravljač |
| Motor: | 3,5 HP (zabrtvljen) |
| Prijenosnik: | Dvostupanjski planetarni |
| Prijenosni omjer: | 271:1 |
| Spojka: | Rotirajući zatik |
| Dimenzije: | 320 mm x 114 mm x 120 mm |
| Promjer i duljina bubnja: | 38 mm × 74 mm |
| Montažna površina: | 76,2 mm x 124 mm |
| Vučno uže: | Sintetičko uže (5 mm x 10 m) |
Opis:
Električno vitlo RS-3500 (12V) pouzdano je i cjenovno pristupačno rješenje iz naše ECO linije, namijenjeno za vuču srednje teških tereta. RS-3500 prikladan je za ATV i UTV vozila, manje prikolice, čamce, šumarske radove i druge pomoćne zadatke gdje je potrebna kontrolirana i sigurna vuča.
Vitlo radi na napajanju 12 V DC i osigurava nazivnu vučnu silu do 1585 kg (3500 lbs) na prvom sloju sintetičkog užeta. Kako se broj slojeva užeta na bubnju povećava, raspoloživa vučna sila postupno se smanjuje, što je karakteristično za sva vitla s bubnjem.
Najčešće primjene:
- Izvlačenje vozila (kada se ATV, UTV ili manje vozilo zaglavi u blatu, snijegu ili na strmom terenu).
- Vuča trupaca i materijala (premještanje trupaca, grana ili drugih tereta na kraćim udaljenostima, posebno na teško pristupačnom terenu).
- Pomoć pri radu s čamcima i prikolicama (uvlačenje čamca na prikolicu ili pomoć pri pozicioniranju tereta).
- Poljoprivredni i šumarski radovi (premještanje opreme, strojeva ili tereta kada traktor ili veće vitlo nisu dostupni).
- Montažni i servisni radovi (precizno pozicioniranje ili poravnanje komponenti tijekom ugradnje).
Zašto koristiti električno vitlo umjesto ručne vuče?
- veća sigurnost
- glatka i kontrolirana vučna sila
- smanjen rizik od ozljeda rukovatelja
- brži i učinkovitiji rad
Za teže terete ili kada je teret smješten na većoj udaljenosti, preporučujemo upotrebu otvorive koloture, koja omogućuje:
- povećanje vučnog kapaciteta,
- smanjenje opterećenja vitla,
- produljenje vijeka trajanja vitla.
Paket uključuje:
- električno vitlo RS-3500 ECO,
- sintetičko uže,

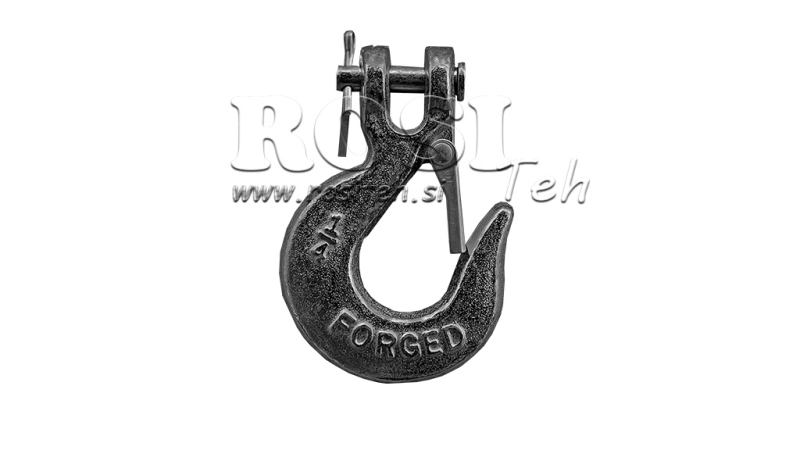

- kuku za sintetičko uže,

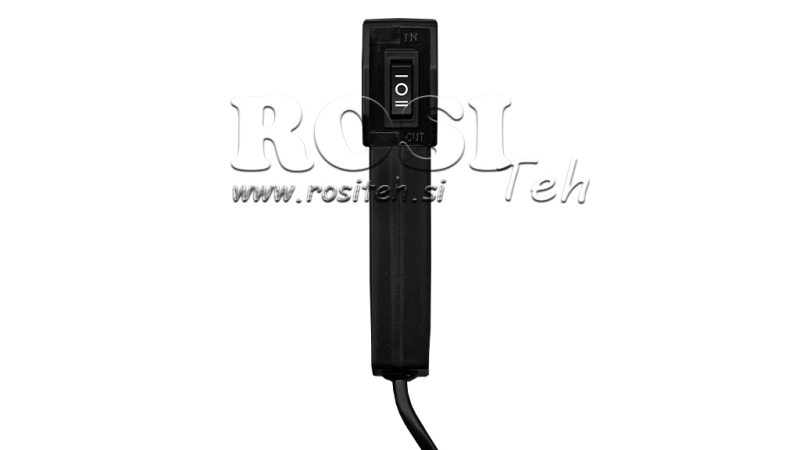

- žičani i bežični daljinski upravljač,

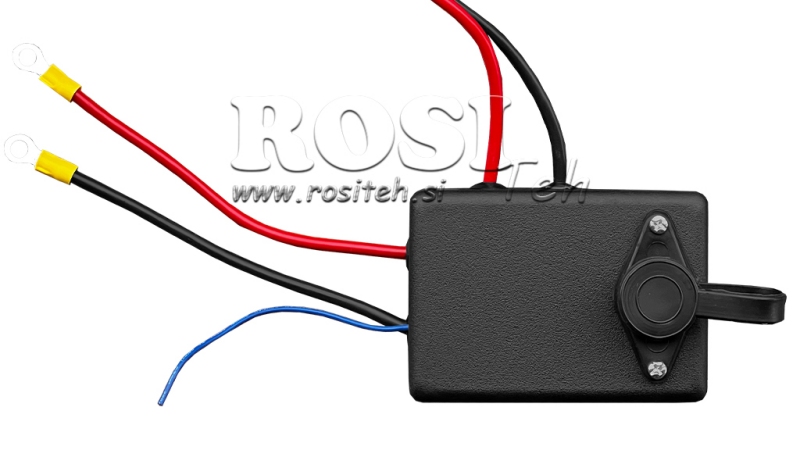

- prijemnik i električne priključne kabele,
- valjkasto vodilo,
- montažne vijke.
Odabir kabela i osigurača za priključivanje vitla prema modelu
| Model | Napon | Osigurač | Udaljenost između vitla i akumulatora | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Napomena: Za napajanje električnog vitla upotrebljavajte visokokvalitetne bakrene kabele odgovarajućeg presjeka. Kako se udaljenost između akumulatora i vitla povećava, potreban je veći presjek kabela zbog pada napona. Prikazane vrijednosti predstavljaju preporučene minimalne presjeke kabela. Stvarna veličina kabela ovisi o maksimalnoj potrošnji struje vitla, duljini kabela, radnim uvjetima, temperaturi i načinu ugradnje. Udaljenost prikazana u tablici predstavlja jednosmjernu udaljenost između akumulatora i vitla.

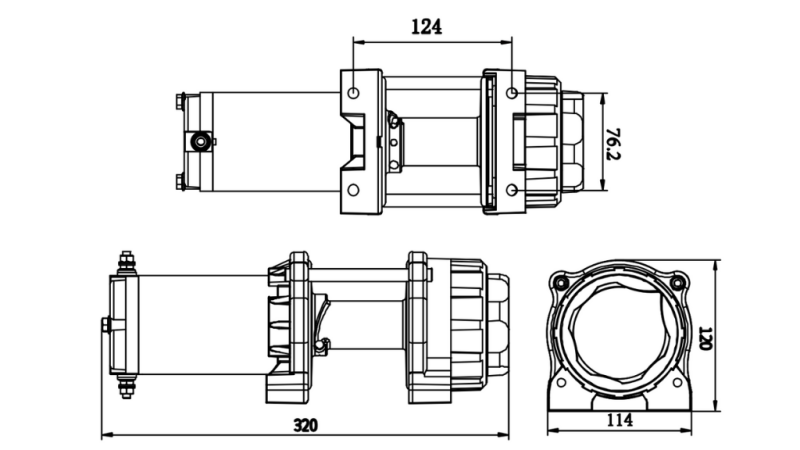

Dimenzije

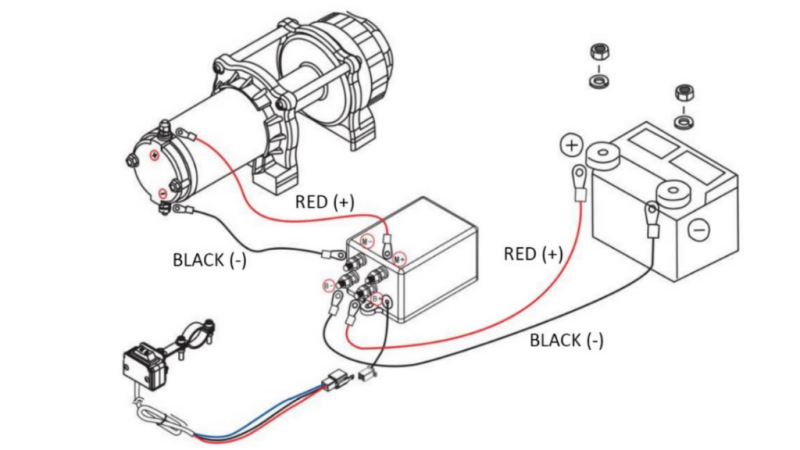

Shema spajanja

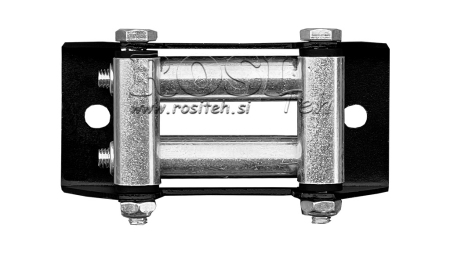

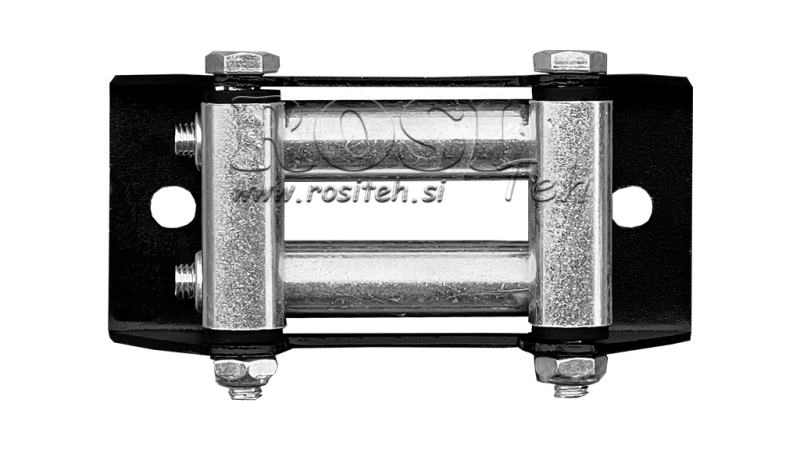

Dimenzije valjkastog vodila
| VUČNA SILA I KAPACITET UŽETA PO SLOJEVIMA | |||||
| Sloj sintetičkog užeta | 1 | 2 | 3 | 4 | |
| Nazivna vučna sila | (kg) | 1585 | 1331 | 1145 | 1005 |
| Duljina sintetičkog užeta po sloju | (m) | 2.6 | 5.7 | 9.1 | 13 |
| BRZINA UŽETA I POTROŠNJA STRUJE – PRVI SLOJ UŽETA | ||||||
| Vučna sila | (kg) | 0 | 450 | 900 | 1130 | 1585 (maks.) |
| Brzina užeta | (m/min) | 4.4 | 3 | 2.5 | 2.2 | 1.8 |
| Potrošnja struje | (A) | 35 | 92 | 120 | 150 | 180 |
