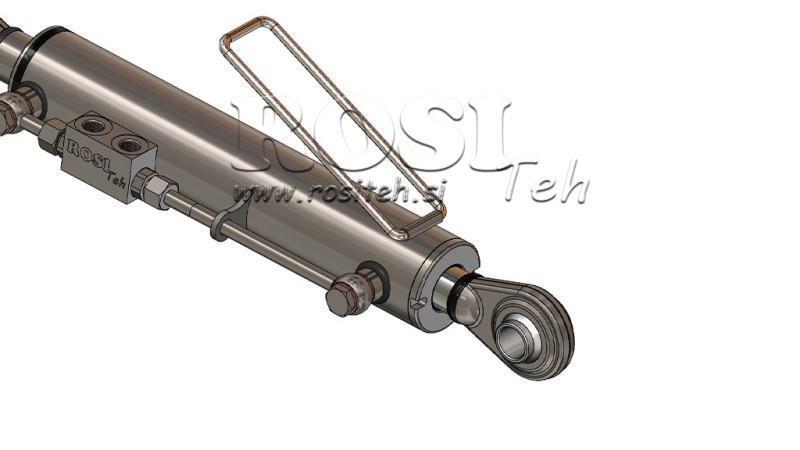

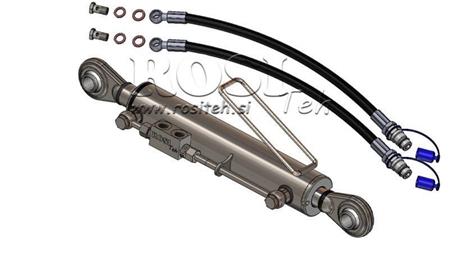

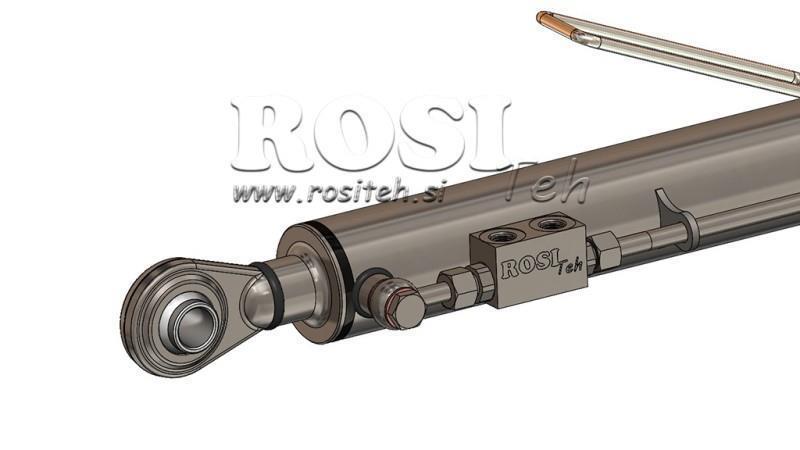

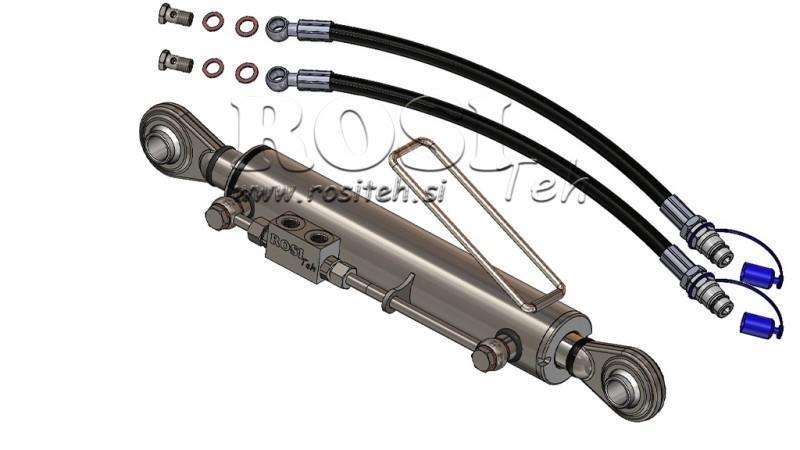

HYDRAULICKÁ PŘÍPOJNICE STANDARD - 2 CAT. 63/35-280 (45-95HP)(25.4/25.4)

Hydraulická přípojnice

(Anglicky: top link nebo third point, Německy: hydraulischer oberlenker) je v podstatě standardní dvoučinný hydraulický válec s svařenými spojeními pro montáž mezi traktorem a příslušenstvím traktoru. Je to rozhodně vylepšení pro traktor, pokud ho již nemá jako standard. Hydraulické přípojnice jsou chráněny proti korozi pozinkováním. Všechny hydraulické přípojnice mají také nainstalovaný blokovací ventil, který slouží pro bezpečnost. V případě poškození hydraulické hadice zůstává válec přípojnice ve stejné poloze a tím pádem i příslušenství traktoru. Blokovací ventil také zajišťuje, že hadice, navzdory vibracím během jízdy, nejsou pod tlakem, čímž se zabraňuje přetížení hydraulického ventilu na traktoru.

Nejčastější typy hydraulických přípojnic:

- Standardní hydraulická přípojnice

(má svařené oko na obou stranách)

- Automatická hydraulická přípojnice

(má automatický rychloupínací hák pro kouli umístěnou na pístnici pro příslušenství traktoru)

- Speciální hydraulická přípojnice

(toto je automatická přípojnice, která má speciální hák svařený na válci místo oka, což umožňuje větší pohyb přípojnice doleva nebo doprava)

- Návitová hydraulická přípojnice

(délka přípojnice může být prodloužena délkou závitu)

Použití hydraulických přípojnic:

Hydraulické přípojnice nebo matice na ráfku se stávají stále nezbytnějšími na každém traktoru, zejména s pluhy pro zpracování půdy, kde je možné přesné nastavení pluhu. Jsou zvláště užitečné s vyrovnávacími deskami pro půdu, stejně jako s traktory s vidlicemi, kde se používají pro naklánění, a dokonce i s platformami pro sklápění nákladů.

Jak vybrat správnou hydraulickou přípojnici pro váš traktor?

KROK 1: Kolik koní má traktor, na kterém bude přípojnice použita?

Kategorie 1: pro traktory od 20 do 55 HP (15 - 40 kW)

Kategorie 2: pro traktory od 45 do 95 HP (35 - 70 kW)

Kategorie 3: pro traktory od 80 do 210 HP (60 - 155 kW)

Kategorie 4: pro traktory od 180 do 380 HP (135 - 285 kW)

Je také rozumné zvážit, na jaké příslušenství bude přípojnice použita, protože například u traktoru s výkonem 100 HP nepotřebujeme přípojnici kategorie 3, pokud ji budeme používat pro traktorovou platformu, která má max. nosnost 1500 kg.

KROK 2: Jakou velikost otvorů pro kolík ('traktorový kolík') musí mít přípojnice?

Kategorie 1: Otvory 19.2 mm nebo 25.4 mm

Kategorie 2: Otvory 25.4 mm

Kategorie 3: Otvory 25.4 mm nebo 32.4 mm

Kategorie 4: Otvory 45.2 mm nebo 32.4 mm

Také lze použít reduktor, který zajišťuje, že jedna přípojnice může být použita na několika různých traktorech nebo příslušenství.
Pro automatické přípojnice nebo speciální přípojnice jsou otvory určeny koulí, která je upnuta do rychloupínacího háku na přípojnici.

KROK 3: Přiměřená délka přípojnice nebo zdvih přípojnice.

Neexistuje pravidlo nebo spíše žádný přesný standard pro to, kolik zdvihu musí mít hydraulická přípojnice pro konkrétní typ traktoru. To závisí hlavně na typu traktoru a příslušenství traktoru, pro které je určena. Obvykle se používá pro několik příslušenství traktoru, které máme, takže je nutné určit nějakou délku, která bude vhodná pro většinu z nich. Obvykle je nejjednodušší změřit závitovou přípojnici, která je již na traktoru. Na základě zkomprimované délky závitové přípojnice (měřeno od středu otvorů) najdeme nejbližší hydraulickou přípojnici a tím vidíme maximální nebo prodlouženou délku a její zdvih.

Standardní zdvihy přípojnic jsou:
- 160 mm
- 210 mm
- 280 mm
- 400 mm

Délky přípojnic se stejným zdvihem pak závisí na samotném typu.

KROK 4: Výběr typu přípojnice.

- standardní přípojnice
(používá se se standardními traktory)

- automatická přípojnice
(používá se, pokud jsou na spodních nosných ramenech traktoru nainstalovány rychloupínací háky)

- speciální přípojnice
(pro větší amplitudu pohybu vlevo-vpravo)

- závitová přípojnice
(délka přípojnice může být prodloužena délkou závitu)

Hydraulické přípojnice jsou vhodné pro traktory:

Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Class, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
